خلاصه سریع
مبدل صفحهای براژشده هپاکو (HEPACO) یک مبدل حرارتی استنلس استیل 316 است که برای انتقال حرارت آببهآب در سیستمهای گرمایش، سرمایش و بازیابی انرژی استفاده میشود. با ظرفیتهای متنوع (۲۰ تا ۹۰۰ هزار کیلوکالری بر ساعت)، فشار کاری تا ۳۰ بار، دمای کاری -۱۹۶ تا ۲۰۰ درجه سانتیگراد، و راندمان بیش از ۹۵ درصد، این مبدلها برترین انتخاب برای صنایع مختلف است.
مشخصات کلیدی
- نوع: مبدل صفحهای براژشده (Brazed Plate)
- ماده: استنلس استیل 316 (ضد زنگ)
- ظرفیت: ۲۰٬۰۰۰ تا ۹۰۰٬۰۰۰ kcal/hr
- فشار کاری: تا ۳۰ bar (تست ۴۵ bar)
- دمای کاری: -۱۹۶°C تا ۲۰۰°C
- راندمان: بیش از ۹۵%
- ضریب انتقال حرارت: ۵۰۰۰ w/m²°C
- صرفهجویی انرژی: تا ۴۰%
مبدل صفحهای هپاکو چیست؟
مبدل حرارتی صفحهای براژشده هپاکو (HEPACO Brazed Plate Heat Exchanger) یک دستگاه فشرده و کارآمد است که حرارت را بین دو سیال متفاوت منتقل میکند. این مبدلها از صفحات فولادی ضد زنگ (استنلس استیل 316) ساخته شدهاند که بهوسیله براز (برازینگ) بههم متصل شدهاند. این روش نسبت به جوشکاری قدرتمندتر است و دوام بیشتری را تضمین میکند.
هپاکو مبدلهای خود را برای سیستمهای آببهآب (Water-to-Water) طراحی کرده است، بهطوری که جریان دو مدار آبی بهصورت موازی و با جهت مخالف یکدیگر عبور میکند. این ترتیب (counter-flow) بیشترین انتقال حرارت را فراهم میآورد و راندمان سیستم را تا ۹۵ درصد افزایش میدهد.
نکته مهم
استفاده از فیلتر صافی استنلساستیلی در تمام سیستمهای مبدل حرارتی هپاکو ضروری است. این فیلتر مانع ورود ذرات معلق و نادک به مبدل شده و عمر آن را افزایش میدهد.
مشخصات فنی و ظرفیتهای متنوع
هپاکو مبدلهای صفحهای خود را در ۱۹ مدل مختلف تولید میکند که از ۲۰ هزار تا ۹۰۰ هزار کیلوکالری بر ساعت ظرفیت حرارتی را پوشش میدهند. این تنوع بهمعنای آن است که برای هر کاربرد، از موتورخانههای کوچک خانگی تا کارخانههای بزرگ صنعتی، مبدل مناسب وجود دارد.

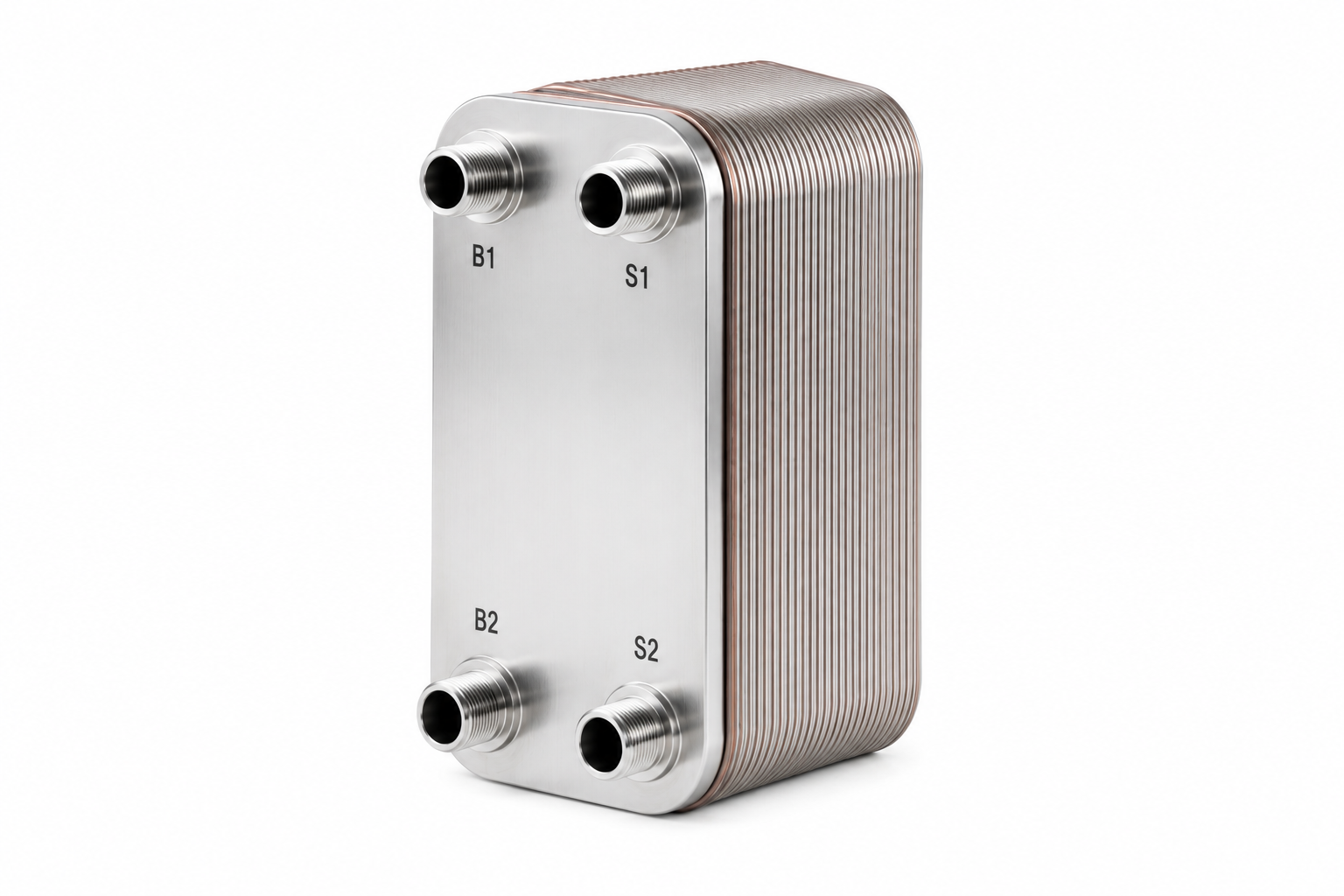

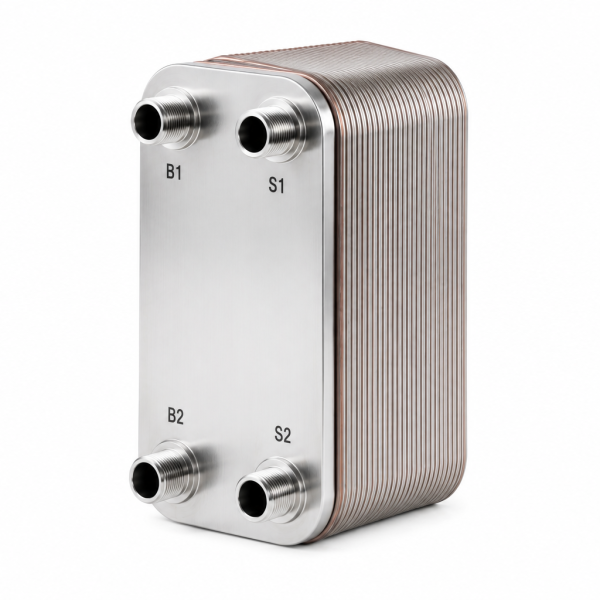

مبدل حرارتی صفحهای براژشده هپاکو
تصویر واقعی مبدل هپاکو — ساختار صفحهای و اتصالات
| مدل | ظرفیت (kcal/hr) | دبی (m³/h) | ابعاد H×W×D (mm) | وزن (kg) |
|---|---|---|---|---|
| HP-40 | ۲۰٬۰۰۰ | ۱٫۲ | ۴۰۰×۱۹۳×۸۴ | ۱٫۲ |
| HP-50 | ۲۵٬۰۰۰ | ۱٫۳ | ۵۰۰×۱۹۳×۸۴ | ۱٫۳ |
| HP-60 | ۳۰٬۰۰۰ | ۱٫۴ | ۶۰۰×۱۹۳×۸۴ | ۱٫۴ |
| HP-80 | ۴۰٬۰۰۰ | ۱٫۷ | ۸۰۰×۱۹۳×۸۴ | ۱٫۷ |
| HP-100 | ۵۰٬۰۰۰ | ۲٫۲ | ۱۰۰۰×۱۹۳×۸۴ | ۲٫۲ |
| HP-120 | ۶۰٬۰۰۰ | ۲٫۴ | ۱۲۰۰×۱۹۳×۸۴ | ۲٫۴ |
| HP-150 | ۷۵٬۰۰۰ | ۲٫۵ | ۱۵۰۰×۱۹۳×۸۴ | ۲٫۵ |
| HP-200 | ۱۰۰٬۰۰۰ | ۳٫۶ | ۲۰۰۰×۳۱۱×۱۱۱ | ۳٫۶ |
| HP-250 | ۱۲۵٬۰۰۰ | ۴ | ۲۵۰۰×۳۱۱×۱۱۱ | ۴ |
| HP-300 | ۱۵۰٬۰۰۰ | ۴٫۶ | ۳۰۰۰×۳۱۱×۱۱۱ | ۴٫۶ |
| HP-350 | ۱۷۵٬۰۰۰ | ۵٫۲ | ۳۵۰۰×۳۱۱×۱۱۱ | ۵٫۲ |
| HP-400 | ۲۰۰٬۰۰۰ | ۵٫۸ | ۴۰۰۰×۳۱۱×۱۱۱ | ۵٫۸ |
| HP-500 | ۲۵۰٬۰۰۰ | ۹٫۴۲ | ۵۰۰۰×۵۲۷×۱۲۰ | ۹٫۴۲ |
| HP-600 | ۳۰۰٬۰۰۰ | ۱۰٫۹۸ | ۶۰۰۰×۵۲۷×۱۲۰ | ۱۰٫۹۸ |
| HP-750 | ۳۷۵٬۰۰۰ | ۱۶٫۶ | ۷۵۰۰×۵۳۰×۲۵۰ | ۱۶٫۶ |
| HP-900 | ۴۷۵٬۰۰۰ | ۱۹ | ۹۰۰۰×۵۳۰×۲۵۰ | ۱۹ |
| HP-1200 | ۶۰۰٬۰۰۰ | ۲۳ | ۱۲۰۰۰×۵۳۰×۲۵۰ | ۲۳ |
| HP-1500 | ۷۵۰٬۰۰۰ | ۲۷ | ۱۵۰۰۰×۵۳۰×۲۵۰ | ۲۷ |
| HP-1800 | ۹۰۰٬۰۰۰ | ۳۵ | ۱۸۰۰۰×۵۳۰×۲۵۰ | ۳۵ |
کاربردهای عملی و موارد استفاده
مبدلهای حرارتی هپاکو در کاربردهای متنوعی بهکار میروند، از سیستمهای آبگرمکن تا فرآیندهای صنعتی پیچیده:
- سیستمهای گرمایش: گرمایش آب مصرفی بهداشتی (SHW) در خانههای مسکونی و ساختمانهای تجاری
- تهویه مطبوع و سرمایش: افزایش COP سیکل سرمایی در کولرهای صنعتی
- پمپهای گرمایی (Heat Pumps): انتقال حرارت بین منبع و مخزن
- استخر و جکوزی: گرمایش فوری و کنترلشده آب استخر
- گرمایش از کف (Radiant Floor): توزیع حرارت یکنواخت در سراسر فضا
- گرمایش خورشیدی: انتقال حرارت از صفحات خورشیدی به مخزن
- بازیابی انرژی گرمایی: استخراج و بازیابی گرمای هدررفت از فرآیندها
- خشککن هوای فشرده: خنککردن هوای فشرده در کمپرسورها
- صنایع غذایی و دارویی: کنترل دما در فرآیندهای پاستوریزاسیون و استریلیزاسیون
- صنایع نفت و گاز: نیروگاهها، تصفیهخانهها و پتروشیمی
- سیستمهای ORC: چرخههای ترمودینامیکی برای تولید برق
مزایا و ویژگیهای منحصر بهفرد
چرا باید مبدلهای هپاکو را انتخاب کنید؟ دلایل متعددی وجود دارد:
✓ مزایای طراحی و عملکرد
- کاهش ۴۰ درصدی مصرف انرژی در مقایسه با سیستمهای سنتی
- راندمان ۹۵ درصدی در انتقال حرارت بین دو سیال
- ضریب انتقال حرارت بسیار بالا (۵۰۰۰ w/m²°C)
- ابعاد جمعوجور و وزن کم در مقایسه با مبدلهای لولهای سنتی
- رسوبپذیری پائین و دوام عمر بیشتر
- مقاومت به فشار بالا (تا ۳۰ bar فشار دائم، ۴۵ bar تست)
- دامنه دمایی وسیع (-۱۹۶ تا ۲۰۰°C)
- ساختار یکپارچه براژشده بدون نقاط ضعیف
نتیجهگیری
مبدلهای صفحهای هپاکو راهحل بهینه برای بخشهای مسکونی، تجاری و صنعتی هستند. با سرمایهگذاری یکبار، سالهای طولانی صرفهجویی در انرژی و هزینههای نگهداری را فراهم میکنند.
📊 محاسبهگر ظرفیت حرارتی شوفاژ
قبل از انتخاب مبدل حرارتی یا کیلر مناسب، ظرفیت حرارتی مورد نیاز خود را بهدقت محاسبه کنید.
شوفاژ.کام یک ابزار آنلاین رایگان فراهم کرده است که بر اساس متراژ، نوع عایقبندی و شرایط آبوهوا، دقیقاً محاسبه میکند چه ظرفیتی برای فضای شما لازم است.
ویژگیهای محاسبهگر:
- محاسبه دقیق ظرفیت حرارتی بر اساس متراژ، عایقبندی و آبوهوا
- جلوگیری از خرید مشعل یا کیلر با ظرفیت نامناسب
- کاملاً رایگان و آنلاین — بدون نیاز به نصب نرمافزار
- نتایج فوری و قابلاعتماد برای تصمیمگیری
نصب و راهاندازی
نصب صحیح مبدلهای حرارتی هپاکو برای بهینهسازی عملکرد ضروری است:
مراحل نصب مهم
- اطمینان از فشار کافی گاز و هوا در مدار ورودی
- نصب فیلتر صافی استنلساستیلی در تمام سیستمها
- جریان دو مدار آبی باید متوازی و با جهت مخالف باشد
- استفاده از لولههای غیرفلزی (پلیمری) برای اتصالات
- تست فشار و چککردن برای نشتهای احتمالی
هشدار
هرگز از ضدرسوبهای الکترونیکی یا مغناطیسی استفاده نکنید. این دستگاهها میتواند خرابیهای الکتریکی ایجاد کنند.
سوالات متداول
چرا مبدل صفحهای بهتر از لولهای است؟
مبدلهای صفحهای بهدلیل طراحی counter-flow، سطح تماس بیشتر و ابعاد فشردهتر، راندمان ۲ تا ۳ برابر بیشتری نسبت به لولهایها دارند. همچنین جای کمتری در موتورخانه میگیرند و نگهداری آنها سادهتر است.
مبدل هپاکو چگونه در مقابل رسوب محافظت میشود؟
ساختار صفحهای و استنلساستیل ۳۱۶ طبیعتاً مقاومت به رسوب را فراهم میکند. از طرفی، استفاده از فیلتر صافی استنلساستیلی مناسب، ورود ذرات معلق را بهضروریترین حد کاهش میدهد.
آیا میتوانم مبدل را بهصورت عمودی نصب کنم؟
بله، مبدلهای صفحهای هپاکو را میتوان افقی یا عمودی نصب کرد. اما حتماً هوای برگشتخور در مدار بالا برود تا از آسیب ناشی از حبابهای هوایی جلوگیری شود.
عمر مفید مبدل چند سال است؟
با نگهداری صحیح و استفاده از فیلتر مناسب، مبدلهای هپاکو معمولاً ۱۵ تا ۲۰ سال دوام میآورند. برخی حتی بیشتر از آن کار میکنند. نگهداری و پاکیزگی آب سیستم کلید طول عمر است.
ظرفیت مناسب برای موتورخانه من چقدر است؟
این به متراژ ساختمان، میزان عایقبندی دیوارها، تعداد افراد و شرایط اقلیمی منطقه بستگی دارد. از محاسبهگر رایگان شوفاژ استفاده کنید تا دقیقاً بفهمید چه ظرفیتی لازم دارید.
آیا مبدل را میتوان تعمیر کرد؟
ساختار براژشده مبدلهای هپاکو ایمنتر و قویتر است، اما تعمیر سختتر است. در صورت نشتهای جزئی، معمولاً جایگزینی بهتر است. مراکز خدمات مجاز شوفاژ میتوانند مشاوره درباره این موضوع دهند.
مبدل برای چه دمای آب مناسب است؟
هپاکو مبدلهای خود را برای محدوده دمایی ۰°C تا ۸۰°C (برای سیستمهای گرمایی) طراحی کرده است. درجات حرارت افراطیتر در سیستمهای صنعتی نیاز به مبدلهای ویژه دارند. دمای کاری حداکثری مشخص شده هر مدل را بررسی کنید.
تفاوت بین مدلهای مختلف هپاکو چیست؟
مدلهای مختلف (HP-40 تا HP-1800) تنها در ظرفیت حرارتی تفاوت دارند. هرچه شماره مدل بزرگتر، ظرفیت بیشتر است. انتخاب مدل بهطور مستقیم به نیاز حرارتی سیستم شما بستگی دارد.
خلاصه و نتیجهگیری
مبدلهای صفحهای براژشده هپاکو راهحل مدرن و کارآمد برای انتقال حرارت در سیستمهای مختلف هستند. با ترکیبی از فناوری پیشرفته، ساختار استنلساستیل ۳۱۶، و طراحی منطقی، این مبدلها معیار صنعت را تعریف کردهاند.
بدون شک، انتخاب مبدل مناسب برای نیازهای شما یک تصمیم سرمایهگذاری مهم است. با کاهش ۴۰ درصدی مصرف انرژی، عمر طویل، و نگهداری ساده، هپاکو مبدلها بهترین بازگشت سرمایه را فراهم میکنند.
آیا آمادهید گام اول را بردارید؟
با تماس با مشاوران شوفاژ.کام، ظرفیت دقیق موتورخانه خود را محاسبه کنید و مبدل هپاکو مناسب را انتخاب کنید. تیم ما ۲۴/۷ آماده کمک است.
آمادهاید بهترین راهحل حرارتی را انتخاب کنید؟
مبدلهای صفحهای هپاکو سالها صرفهجویی در انرژی و هزینههای نگهداری را فراهم میکنند.
تماس با ما برای مشاوره رایگانمشخصات مبدل صفحه ای هپاکو
