↓ 6%مشعل گازسوز ایران رادیاتور RAN25
118,440,000 ﷼5,342,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- حداکثر توان حرارتی:102,000 Kcal/hr
- نوع سوخت:گاز شهری
- نحوه عملکرد احتراق:تک مرحله ای
- نوع رله:G790 شکوه
- نوع برق:تک فاز
↓ 6%مشعل گازسوز ایران رادیاتور مدل JGN80/1
162,647,260 ﷼ %6ویژگی‌های محصول- قدرت مشعل:تا 172.000 کیلو کالری بر ساعت
- نوع سوخت:گاز طبیعی
- نحوه احتراق:تک مرحله ای
- برق:تک فاز
- رله :790 گازی
↓ 6%مشعل گازوئیلی ایران رادیاتور مدل RA 2
86,295,760 ﷼15,961,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- حداکثر توان حرارتی:93,000 Kcal/hr
- نوع سوخت:گاز شهری
- نحوه عملکرد احتراق:تک مرحله ای
- نوع رله:TF 701
- نوع برق:تک فاز
↓ 6%مشعل گازسوز ایران رادیاتور مدل JGN 80/2
159,539,620 ﷼25,865,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- قدرت مشعل:تا 225.000 کیلو کالری بر ساعت
- نوع سوخت:گاز طبیعی
- نحوه احتراق:تک مرحله ای
- برق:تک فاز
- رله :790 گازی
↓ 6%مشعل گازسوز ایران رادیاتور مدل JGN 80/0
160,886,640 ﷼25,531,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- قدرت مشعل:تا 155.000 کیلو کالری بر ساعت
- نوع سوخت:گاز طبیعی
- نحوه احتراق:تک مرحله ای
- برق:تک فاز
- رله :790 گازی
مشعل گازی ایران رادیاتور مدل PGN 1 B
تماس بگیریدویژگیهای محصول- سوخت :گاز طبیعی
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حراررتی:600,000
- نحوه عملکرد احتراق :یک مرحله ای
مشعل گازوئیلی ایران رادیاتور مدل JPE80/1
تماس بگیریدویژگیهای محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حراررتی:160,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
مشعل گازی ایران رادیاتور مدل PGN1
تماس بگیریدویژگیهای محصول- سوخت :گاز طبیعی
- گارانتی :12 ماه
- دمپر هوا:اتوماتیک
- مقدار ظرفیت حراررتی:800,000
- نحوه عملکرد احتراق :دو مرحله ای
↓ 6%مشعل دوگانه سوز ایران رادیاتور مدل DP0
396,777,760 ﷼ %6ویژگی‌های محصول- سوخت :گاز / گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حرارتی:325,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
مشعل گازوئیلی ایران رادیاتور مدل PDE 0 SP
تماس بگیریدویژگیهای محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:اتوماتیک
- مقدار ظرفیت حراررتی:400,000 Kcal/hr
- نحوه عملکرد احتراق :دو مرحله ای
مشعل گازوئیلی ایران رادیاتور مدل PDE 1 H
تماس بگیریدویژگیهای محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:هیدرولیک
- مقدار ظرفیت حراررتی:500,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
↓ 6%مشعل گازوئیلی ایران رادیاتور مدل PDE 0
192,690,600 ﷼ %6ویژگی‌های محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حراررتی:300,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
↓ 6%مشعل گازوئیلی ایران رادیاتور مدل JPE80/2
108,052,060 ﷼19,622,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حراررتی:232,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
↓ 6%مشعل گازی ایران رادیاتور مدل PGN 0
228,950,160 ﷼36,633,000 ﷼ بروزرسانی :%6ویژگی‌های محصول- سوخت :گاز شهری
- گارانتی :24 ماه
- دمپر هوا: دستی
- مقدار ظرفیت حراررتی:325,000Kcal/h
- موتور فن دمنده:تک فاز
مشعل دوگانه سوز ایران رادیاتور مدل DP1 SP
تماس بگیریدویژگیهای محصول- سوخت :گاز / گازوئیل
- گارانتی :12 ماه
- دمپر هوا:اتوماتیک
- مقدار ظرفیت حرارتی: 550,000 Kcal/hr
- نحوه عملکرد احتراق :دو مرحله ای

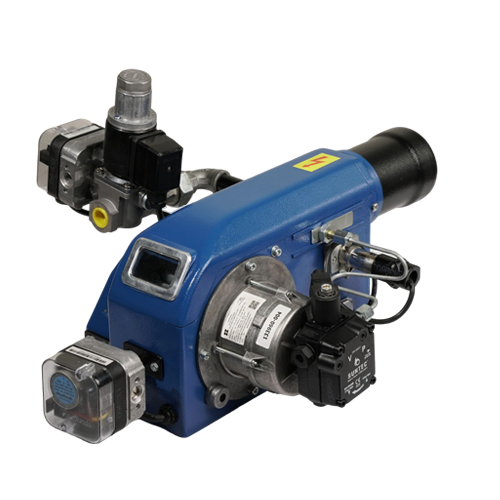

↓ 6%مشعل دوگانه سوز ایران رادیاتور مدل DR2
219,626,300 ﷼ %6ویژگی‌های محصول- سوخت :گاز / گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حرارتی:86,000 Kcal/hr
- نحوه عملکرد احتراق :دو مرحله ای

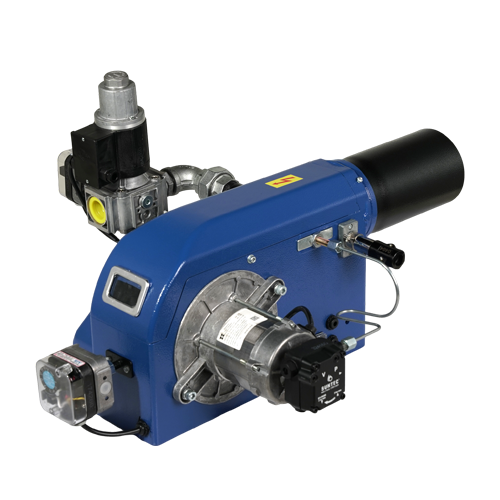

↓ 6%مشعل دوگانه سوز ایران رادیاتور مدل DJ2
272,460,880 ﷼ %6ویژگی‌های محصول- سوخت :گاز / گازوئیل
- گارانتی :12 ماه
- دمپر هوا:دستی
- مقدار ظرفیت حرارتی: 190,000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
مشعل گازوئیلی ایران رادیاتور مدل PDE 1 B SP
تماس بگیریدویژگیهای محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:اتوماتیک
- مقدار ظرفیت حراررتی:840,000 Kcal/hr
- نحوه عملکرد احتراق :دو مرحله ای
مشعل دوگانه سوز ایران رادیاتور مدل DPO SP
تماس بگیریدویژگیهای محصول- سوخت :گاز / گازوئیل
- گارانتی :12 ماه
- دمپر هوا:اتوماتیک
- مقدار ظرفیت حرارتی:395,000 Kcal/hr
- نحوه عملکرد احتراق :دو مرحله ای
↓ 6%مشعل گازوئیلی ایران رادیاتور مدل PDE 0 H
242,417,540 ﷼ %6ویژگی‌های محصول- سوخت :گازوئیل
- گارانتی :12 ماه
- دمپر هوا:هیدرولیک
- مقدار ظرفیت حراررتی:400.000 Kcal/hr
- نحوه عملکرد احتراق :یک مرحله ای
↓ 6%مشعل گازسوز ایران رادیاتور مدل GMG 110
260,339,580 ﷼ %6ویژگی‌های محصول- قدرت گرمادهی:109,000 Kcal/hr
- نحوه احتراق :تک مرحله ای
- سوخت مصرفی :گاز طبیعی و LPG
- نحوه عملکرد در فشار پایین: عملکرد مطلوب با فشار گاز پایین
- قطر لوله شعله پوش:11.5 سانتیمتر
↓ 6%مشعل گازسوز ایران رادیاتور مدل GMG 85
230,503,980 ﷼ %6ویژگی‌های محصول- قدرت گرمادهی:85,000 Kcal/hr
- نحوه احتراق:یک مرحله ای
- قطر لوله شعله پوش:11.5 سانتیمتر
- نحوه عملکرد در فشار پایین:عملکرد مطلوب با فشار گاز پایین
- سوخت مصرفی:گاز طبیعی و LPG
در حال بارگذاری محصولات بیشترایران رادیاتور
شرکت ایران رادیاتور
( مشعل ایران رادیاتور )
گروه صنعتی ایران رادیاتور از بزرگترین تولید کننده انواع تجهیزات گرمایشی در ایران می باشد.
این شرکت دارای سبد محصولی بسیار غنی در زمینه محصولات خانگی و چه بسا در محصولات صنعتی دارد .
رادیاتور های آلمینیومی ، پکیج ، شوفاژ های دیواری و انواع مشعل خانگی و صنعتی تعدادی از محصولات این شرکت می باشد.
که بسیاری از این محصولات هم به سایر کشور های همسایه صادر می شود.
کلیه مشعل های ساخت این شرکت . دارای گواهینامه استاندارد ایران هستند .
شبکه گسترده خدمات مشتریان در سراسر کشور ، آمادگی انجام خدمات این محصولات را دارند.
با استفاده از یک نوع سوخت خاص همچون گاز . گازوئیل و یا ترکیبی از آنها منجر به تشکیل شعله و روشن شدن مشعل می شود.
معرفی مشعل ایران رادیاتور
مشعل ها بر اساس سوخت مصرفی و ظرفیت گرمایشی و نوع مصرف انتخاب می شوند.
مشعل ها عمدتا جهت گرمایش سیستم هایی مانند دیگ بخار و دیگهای فولادی و چدنی استفاده می شوند.
در دیگ ها ظرفیت مشعل با توجه به ظرفیت دیگ محاسبه می شود.
طرز کار مشعل بدین شکل می باشد ، که سوخت از طریق نازل به محفظه احتراق رفته و ایجاد جرقه جرقه می شود. و همین امر باعث می شود ، حرارت مورد نیاز را به صورت شعله به داخل کوره هدایت کند.
قطعات مشعل شامل :
فیلتر سوخت (گازسوز) ، شیر برقی ، پرشر سوئیچ گازی . پرشر سوئیچ هوا ، فن و الکترو موتور ، سیستم جرقه زنی . یون کنترل شعله مشعل ، رله کنترل و دمپر تنظیم هوا می باشد.
جدول مشعل های گاز سوز

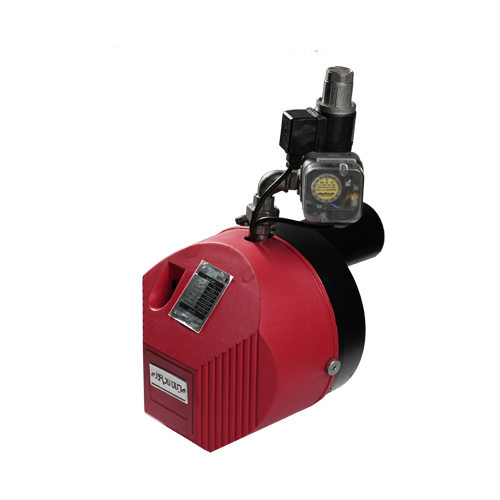

مشعل ظرفیت حرارتی (kcal/hr) (قطر شلنگ ورودی) DN نحوه عملکرد F 55 43/000 – 17/000 1/2 یک مرحله F 88 88/000 – 25/000 1/2 یک مرحله RAN 25 102/000 – 37/000 1/2 یک مرحله JGN 80/0 155/000 – 42/000 1 یک مرحله JGN 80/1 172/000 – 52/000 1 یک مرحله JGN 80/2 225/000 – 52/000 1 یک مرحله PGN 0 325/000 – 110/000 1 یک مرحله PGN 0 A 390/000 – 130/000 1-1/2 یک مرحله PGN 0 SP 390/000 – 130/000 1-1/2 دو مرحله PGN 1 A 500/000 – 212/000 1-1/2 تک مرحله PGN 1 B 600/000 – 212/000 1-1/2 دو مرحله PGN 1 C 800/000 – 212/000 1-1/2 دو مرحله PGN 1 800/000 – 212/000 2 دو مرحله PGN 1 SP 1/070/000 – 297/000 2 دو مرحله PGN 2 A 1/500/000 – 424/000 2 دو مرحله PGN 2 1/800/000 – 424/000 2 دو مرحله PGN 2 SP 2/260/000 – 500/000 2-1/2 دو مرحله PGN 3 3/400/000 – 770/000 DN 100 دو مرحله PGN 3 SP 4/000/000 – 950/000 DN 100 دو مرحله مشعل گازوییل سوز
مدل ظرفیت حرارتی (kcal/hr) نحوه عملکرد RA 2 93/000 – 40/000 یک مرحله JPE 80/1 160/000 – 70/000 یک مرحله JPE 80/2 232/000 – 112/000 یک مرحله PDE 0 300/000 – 140/000 یک مرحله PDE 0 H 400/000 – 200/000 یک مرحله PDE 0 SP 400/000 – 200/000 دو مرحله PDE 1 H 500/000 – 250/000 یک مرحله PDE 1 SP 500/000 – 250/000 دو مرحله PDE 1 A SP 700/000 – 400/000 دو مرحله PDE 1 B SP 840/000 – 700/000 دو مرحله PDE 2 1/500/000 – 900/000 دو مرحله PDE 2 SP 2/000/000 – 1/200/000 دو مرحله PDE 3 3/000/000 – 800/000 دو مرحله PDE 3 SP 4/000/000 – 1/000/000 دو مرحله دوگانه سوز
مدل ظرفیت حرارتی (kcal/hr) (قطر شلنگ ورودی) DN نحوه عملکرد DR 2 86/000 – 56/000 1/2 دو مرحله DJ 2 190/000 – 86/000 1 دو مرحله DP 0 325/000 – 110/000 1 دو مرحله DP 0 SP 395/000 – 110/000 1-1/2 دو مرحله DP 1 SP 550/000 – 197/000 2 دو مرحله DP 1 B SP 850/000 – 230/000 2 دو مرحله DP 1 C SP 850/000 – 230/000 1-1/2 دو مرحله DP 2 A 1/200/000 – 370/000 2 دو مرحله DP 2 1/500/000 – 450/000 2 دو مرحله DP 2 SP 1/800/000 – 580/000 2-1/2 دو مرحله DP 3 3/000/000 – 800/000 DN 100 دو مرحله DP 3 SP 4/000/000 – 900/000 DN 100 دو مرحله توضیح مشعل گازوئیل سوز
( مشعل ایران رادیاتور )
این مشعل وظیفه به حرکت در آوردن محور فن هوادهی و چرخش محور پمپ گازوئیل را برعهده الکتروموتورها قرار داده است.
پس از به حرکت درآمدن میزان هوای مورد نیاز دستگاه توسط قطعه ای به نام . دمپر تنظیم می شود.
در مشعل های گازوئیل سوز فن هوادهی از نوع سانتریفیوژ بوده . که بر روی یک محور الکتروموتور با دور ۲۹۰۰ نصب شده است.
تنظیم هوای فن در مشعل های کوچک همچون مشعل های گازسوز با عملکرد دست صورت می‌گیرد
در مقیاس های بزرگتر این وظیفه را یک موتور الکترومکانیکی برعهده دارد.
بویلر و یا همان دیگ های آبگرم و یا بخار آب ، مکانیزم عملکردی خود را پس از آغاز مکانیزم عملکرد مشعل و تشکیل شعله شروع می کنند.
مکانیزم این قطعات هر چند با یکدیگر متفاوت است.
با این حال کاملا به یکدیگر مرتبط بوده و یک رابطه سیستماتیک در دستگاه مورد نظر را ایجاد می کنند.
نکات مهم مشعل دوگانه سوز
به مشعل هایی که عملکرد خود را با استفاده از دو نوع سوخت مصرفی متفاوت همچون گازوئیل و گاز شهری انجام می دهند. مشعل دوگانه سوز می‌گویند.
