مشعل گازوئیلی ایران رادیاتور مدل RA 2
ویژگی‌های محصول
نوع سوخت
گازوئیل
نحوه عملکرد
تک مرحله ای
حداقل ظرفیت حرارتی
40000 کیلو کالری در ساعت
حداکثر ظرفیت حرارتی
93000 کیلو کالری در ساعت
ظرفیت معادل
46.5 تا 108 کیلووات
۱۲ ماه
تهران : ارسال فوری پیک - وانت بار --- شهرستان : ارسال توسط باربری یا تیپاکس ۱-۳ روز کاری
بازگشت
این کالا در انبار فروشنده موجود است. برای ارسال باید برای مدت زمان ذکر شده منتظر بمانید.
قیمت اصلی 529,008,000 ﷼ بود.503,000,000 ﷼قیمت فعلی 503,000,000 ﷼ است.
۹۳٬۰۰۰حداکثر ظرفیت حرارتی (کیلوکالری/ساعت)
۴۰٬۰۰۰حداقل ظرفیت حرارتی (کیلوکالری/ساعت)
۱۰۸حداکثر ظرفیت (کیلووات)
۱مرحله عملکرد (تک‌مرحله‌ای)
پاسخ کوتاه
مشعل گازوئیلی ایران رادیاتور RA 2 یک مشعل تک‌سوز گازوئیلی و تک‌مرحله‌ای با ظرفیت حرارتی ۴۰٬۰۰۰ تا ۹۳٬۰۰۰ کیلوکالری بر ساعت است که برای دیگ‌های آبگرم، پکیج‌های زمینی و هیترهای متوسط استفاده می‌شود و از رله کنترل، پمپ گازوئیل، شیر برقی و چشم الکترونیک فتوسل برای احتراق ایمن بهره می‌برد.
مشخصات کلیدی در یک نگاه
- نوع سوخت: گازوئیل (تک‌سوز)
- نحوه عملکرد: تک‌مرحله‌ای
- ظرفیت حرارتی: ۴۰٬۰۰۰ تا ۹۳٬۰۰۰ کیلوکالری بر ساعت
- ظرفیت حرارتی معادل: تقریباً ۴۶.۵ تا ۱۰۸ کیلووات
- کاربرد: دیگ‌های آبگرم، پکیج‌های زمینی، هیتر
- اجزای اصلی: رله کنترل‌کننده، الکتروموتور و فن، پمپ گازوئیل، شیر برقی، چشم الکترونیک فتوسل
- پشتیبانی: شبکه خدمات پس از فروش رسمی ایران رادیاتور
مشعل گازوئیلی ایران رادیاتور RA 2 چیست؟
مشعل RA 2، مشعلی تک‌سوز گازوئیلی از خانواده مشعل‌های صنعتی ایران رادیاتور است که وظیفه‌اش تأمین شعله پایدار برای احتراق در دیگ‌های آبگرم و پکیج‌های زمینی است.
برخلاف مشعل‌های گازی که سوخت گازوئیلشان مستقیماً از شبکه لوله‌کشی گاز شهری تأمین می‌شود، مشعل گازوئیلی سوخت را از مخزن ذخیره گازوئیل مکش می‌کند. پمپ گازوئیل داخل مشعل، سوخت را با فشار مناسب به نازل می‌رساند و همزمان الکتروموتور، فن یا دمنده هوای مورد نیاز احتراق را تأمین می‌کند. مخلوط سوخت و هوا در محفظه احتراق دیگ توسط جرقه ایگنایتور مشتعل می‌شود و از آن پس، چشم الکترونیک فتوسل مسئول رصد پیوسته شعله است.
عملکرد این مدل «تک‌مرحله‌ای» است؛ یعنی مشعل در یک سطح ثابت از شدت شعله کار می‌کند و به‌محض رسیدن دمای آب دیگ به مقدار تنظیم‌شده روی ترموستات، خاموش می‌شود و با افت دما دوباره روشن می‌شود. این سادگی عملکرد، هزینه نگهداری و تعمیرات را نسبت به مشعل‌های دومرحله‌ای یا مدولار پایین‌تر نگه می‌دارد.
اجزای اصلی مشعل
- رله کنترل‌کننده: فرمان روشن/خاموش شدن و توالی صحیح مراحل احتراق را مدیریت می‌کند
- الکتروموتور و فن: هوای لازم برای احتراق پیوسته را تأمین می‌کند
- پمپ گازوئیل: سوخت را با فشار مناسب به نازل احتراق می‌رساند
- شیر برقی گازوئیل: مسیر سوخت را کنترل و از نشت سوخت پس از خاموشی جلوگیری می‌کند
- چشم الکترونیک فتوسل: وجود شعله را رصد می‌کند و در صورت قطع شعله، به رله فرمان توقف می‌دهد
کاربردهای مناسب
دیگ‌های آبگرم خانگی و تجاری
برای دیگ‌های چدنی یا فولادی با ظرفیت متناسب با دامنه ۴۰ تا ۹۳ هزار کیلوکالری، جایگزینی مستقیم برای مشعل فرسوده یا نصب اولیه.
موتورخانهساختمان مسکونی
پکیج‌های زمینی
در پکیج‌های زمینی که ظرفیت آن‌ها با محدوده کاری RA 2 همخوانی دارد، برای تأمین گرمایش مرکزی استفاده می‌شود.
پکیج زمینی
هیترها و کاربردهای صنعتی سبک
برای هیترهای با ظرفیت در همین بازه، مناسب کاربری‌هایی مثل تأمین آب گرم فرآیندی است.
هیترکاربری سبک صنعتی
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع سوخت | گازوئیل |
| نحوه عملکرد | تک‌مرحله‌ای |
| حداقل ظرفیت حرارتی | ۴۰٬۰۰۰ کیلوکالری بر ساعت |
| حداکثر ظرفیت حرارتی | ۹۳٬۰۰۰ کیلوکالری بر ساعت |
| ظرفیت حرارتی معادل (کیلووات) | تقریباً ۴۶.۵ تا ۱۰۸ |
| کاربرد اصلی | دیگ آبگرم، پکیج زمینی، هیتر |
مزایا و معایب
مزایا
- سادگی عملکرد تک‌مرحله‌ای که نگهداری را آسان‌تر می‌کند
- دامنه ظرفیت مناسب برای اغلب دیگ‌ها و پکیج‌های زمینی خانگی و تجاری کوچک
- چشم الکترونیک فتوسل برای ایمنی در برابر قطع شعله
- پشتیبانی از طریق شبکه خدمات پس از فروش رسمی ایران رادیاتور
نکات قابل توجه
- نیاز به مخزن ذخیره گازوئیل و لوله‌کشی سوخت جداگانه، برخلاف مشعل‌های گازی
- عملکرد تک‌مرحله‌ای به‌معنای عدم تنظیم پیوسته شدت شعله متناسب با بار حرارتی لحظه‌ای است
- برای ظرفیت‌های بالاتر از ۹۳٬۰۰۰ کیلوکالری، مدل‌های بزرگ‌تر خانواده مشعل ایران رادیاتور لازم است
نصب و راه‌اندازی
نصب مشعل RA 2 روی دیگ یا پکیج زمینی باید توسط تکنسین مجاز تأسیسات انجام شود.
مشعل روی فلنج ورودی محفظه احتراق دیگ نصب و با پیچ‌های استاندارد محکم می‌شود. سپس لوله سوخت از مخزن گازوئیل به پمپ مشعل متصل، مدار برق مشعل به تابلو کنترل دیگ وصل و فتوسل در محل خود قرار می‌گیرد. پیش از روشن‌کردن نهایی، هواگیری مدار سوخت و تنظیم مقدار هوای احتراق ضروری است تا شعله پایدار و بدون دود شکل بگیرد.
- اطمینان از تطابق ظرفیت مشعل با ظرفیت دیگ یا پکیج پیش از نصب
- هواگیری کامل مدار سوخت پیش از اولین روشن‌شدن
- تنظیم دقیق دمپر هوا برای احتراق کامل و بدون دوده
- بازدید دوره‌ای نازل و فیلتر پمپ گازوئیل برای جلوگیری از گرفتگی
مقایسه با مشعل گازوئیلی JPE 80/2 ایران رادیاتور
هر دو مشعل، تک‌سوز گازوئیلی و تک‌مرحله‌ای از خانواده ایران رادیاتور هستند اما در دامنه ظرفیت حرارتی برای دیگ‌های با اندازه متفاوت طراحی شده‌اند.
| مشخصه | RA 2 | JPE 80/2 |
|---|---|---|
| حداقل ظرفیت حرارتی | ۴۰٬۰۰۰ کیلوکالری/ساعت | ۱۱۲٬۰۰۰ کیلوکالری/ساعت |
| حداکثر ظرفیت حرارتی | ۹۳٬۰۰۰ کیلوکالری/ساعت | ۲۳۲٬۰۰۰ کیلوکالری/ساعت |
| نحوه عملکرد | تک‌مرحله‌ای | تک‌مرحله‌ای |
| نوع سوخت | گازوئیل | گازوئیل |
RA 2 برای دیگ‌ها و پکیج‌های زمینی با ظرفیت متوسط (خانگی و تجاری کوچک) مناسب است؛ JPE 80/2 برای موتورخانه‌های بزرگ‌تر با بار حرارتی بالاتر، مثل ساختمان‌های چندواحدی یا کاربری‌های تجاری بزرگ، طراحی شده. انتخاب بین این دو، مستقیماً به ظرفیت دیگ یا پکیجی بستگی دارد که مشعل قرار است روی آن نصب شود.
مناسب چه کسانی است
مشعل RA 2 برای موتورخانه‌هایی مناسب است که سوخت اصلی‌شان گازوئیل است و ظرفیت دیگ یا پکیجشان در بازه ۴۰ تا ۹۳ هزار کیلوکالری بر ساعت قرار دارد.
- ساختمان‌های مسکونی و اداری با موتورخانه گازوئیل‌سوز، به‌خصوص مناطق بدون دسترسی به شبکه گاز شهری
- مالکان دیگ یا پکیج زمینی فرسوده که به‌دنبال جایگزینی مشعل با قطعات استاندارد و خدمات پس از فروش داخلی هستند
- پروژه‌های نوساز با موتورخانه در دامنه ظرفیت حرارتی متوسط
راهنمای خرید
پیش از خرید مشعل RA 2، ظرفیت واقعی دیگ یا پکیج و نوع سوخت در دسترس را بررسی کنید.
- ظرفیت حرارتی دیگ یا پکیج مقصد را با محاسبه‌گر رایگان شوفاژ دات کام تأیید کنید تا در بازه ۴۰ تا ۹۳ هزار کیلوکالری جا بگیرد
- از دسترسی پایدار به مخزن گازوئیل و لوله‌کشی سوخت مطمئن شوید
- نصب و راه‌اندازی را به تکنسین مجاز بسپارید تا احتراق ایمن و کامل تضمین شود
- خرید را از نمایندگی رسمی انجام دهید تا پوشش خدمات پس از فروش ایران رادیاتور معتبر باشد
نگهداری و سرویس
نگهداری منظم مشعل گازوئیلی، طول عمر و احتراق تمیز آن را تضمین می‌کند.
- تمیزکاری یا تعویض فصلی نازل و فیلتر پمپ گازوئیل
- بازدید چشم الکترونیک فتوسل برای اطمینان از عملکرد صحیح تشخیص شعله
- بررسی سالانه تنظیم دمپر هوا و کیفیت احتراق (دود و دوده)
- سرویس دوره‌ای رله کنترل‌کننده توسط تکنسین مجاز
نگاه نزدیک به اجزای محصول
- رله کنترل‌کننده و بدنه مشعلمدیریت توالی روشن/خاموش شدن
- پمپ گازوئیل و شیر برقیتأمین و کنترل سوخت ورودی
نقاط رنگی، اجزای اصلی محصول را نشان می‌دهند.
ضمانت اصالت کالامستقیم از نمایندگی رسمی
خدمات پس از فروش رسمیشبکه خدمات ایران رادیاتور
ارسال به سراسر ایرانبسته‌بندی ایمن
مشاوره رایگانقبل و بعد از خرید
پرسش‌های پرتکرار
ظرفیت حرارتی مشعل RA 2 چقدر است؟
مشعل RA 2 در دامنه ۴۰٬۰۰۰ تا ۹۳٬۰۰۰ کیلوکالری بر ساعت (تقریباً ۴۶.۵ تا ۱۰۸ کیلووات) کار می‌کند و برای دیگ‌ها و پکیج‌های زمینی متوسط مناسب است.
مشعل RA 2 روی چه دیگ‌ها یا پکیج‌هایی نصب می‌شود؟
روی دیگ‌های آبگرم و پکیج‌های زمینی که ظرفیت حرارتی‌شان در بازه ۴۰ تا ۹۳ هزار کیلوکالری بر ساعت قرار دارد و همچنین برخی هیترها با همین محدوده ظرفیت.
مشعل RA 2 تک‌مرحله‌ای یعنی چه؟
یعنی مشعل در یک سطح ثابت از شدت شعله روشن می‌شود و با رسیدن دمای آب به مقدار تنظیم‌شده خاموش، و با افت دما دوباره روشن می‌شود؛ برخلاف مشعل‌های دومرحله‌ای که شدت شعله را بین دو سطح تغییر می‌دهند.
تفاوت مشعل گازوئیلی با مشعل گازی چیست؟
مشعل گازوئیلی سوخت را از مخزن ذخیره گازوئیل با پمپ داخلی مکش می‌کند، در حالی که مشعل گازی مستقیماً به شبکه لوله‌کشی گاز شهری متصل است؛ اجزای داخلی مثل پمپ سوخت و شیر برقی نیز متفاوت هستند.
سرویس و نگهداری مشعل RA 2 چه مواردی را شامل می‌شود؟
تمیزکاری یا تعویض نازل و فیلتر پمپ گازوئیل، بازدید چشم الکترونیک فتوسل، بررسی تنظیم هوای احتراق و سرویس دوره‌ای رله کنترل‌کننده توسط تکنسین مجاز.
جمع‌بندی
اگر موتورخانه شما گازوئیل‌سوز است و ظرفیت دیگ یا پکیج زمینی در بازه ۴۰ تا ۹۳ هزار کیلوکالری بر ساعت قرار دارد، مشعل RA 2 ایران رادیاتور گزینه‌ای مطمئن با پشتیبانی رسمی داخلی است؛ برای ظرفیت‌های بالاتر، مدل JPE 80/2 را در نظر بگیرید. پیش از سفارش، ظرفیت دقیق موتورخانه را با محاسبه‌گر رایگان شوفاژ دات کام تأیید کنید. مشاوره پیش از خرید رایگان است: ۰۲۱-۸۸۳۰۲۴۰۰.
مشخصات مشعل گازوئیلی ایران رادیاتور مدل RA 2
موردی با این عبارت در مشخصات پیدا نشد.
- برند
- ایران رادیاتور
- نوع سوخت
- گازوییل
- حداکثر ظرفیت حرارتی (kcal/h)
- 93,000
- نحوه عملکرد مشعل
- یک مرحله ای
- نوع رله
- TF 701
- مدل
- RA 2
- حداقل ظرفیت حرارتی (kcal/h)
- 40,000
- دمپر هوا
- دستی
- حداقل فشار گاز (mbar)
- 14
- قطر خط گاز (inch)
- "½
- مشخصات الکتروموتور
- 1Ф ~ 50 W
- ابعاد
- 417x320x453
- گارانتی
- ۱۲ ماه
- کشور سازنده
- ایران
- نصب رایگان
- خیر
پرسش و پاسخ
شما همچنین می توانید یک پرسش در مورد این محصول ثبت کنید
هنوز پرسشی درباره این کالا ثبت نشده است.اولین نفری باشید که میپرسد.
کاتالوگ محصول مشعل گازوئیلی ایران رادیاتور مدل RA 2
فایل کاتالوگ کامل این محصول را بهصورت PDF دانلود یا مشاهده کنید.
دانلود کاتالوگ (PDF)
هنوز دیدگاهی برای این کالا ثبت نشده است.
اولین نفری باشید که درباره این کالا دیدگاه مینویسد.
راهنمای انتخاب
محاسبهٔ ظرفیت
مطمئن نیستی انتخابت درسته؟
اگه نمیدونی کدوم گزینه برای فضای تو مناسبه، با نرمافزار محاسبهٔ ظرفیت دقیقترین انتخاب رو پیدا کن.
مشعل گازی ایران رادیاتور مدل IG 2100
قیمت اصلی 11,065,084,000 ﷼ بود.10,512,000,000 ﷼قیمت فعلی 10,512,000,000 ﷼ است.
مشعل گازوئیلی ایران رادیاتور مدل PDE 1 B SP
قیمت اصلی 3,517,903,200 ﷼ بود.3,342,500,000 ﷼قیمت فعلی 3,342,500,000 ﷼ است.
مشعل دوگانه سوز ایران رادیاتور مدل DP0
قیمت اصلی 1,806,341,900 ﷼ بود.1,716,500,000 ﷼قیمت فعلی 1,716,500,000 ﷼ است.مشعل گازوئیلی ایران رادیاتور مدل PDE 1 SP
قیمت اصلی 2,028,966,100 ﷼ بود.1,928,000,000 ﷼قیمت فعلی 1,928,000,000 ﷼ است.
مشعل گازی ایران رادیاتور مدل PGN 0
قیمت اصلی 1,160,511,300 ﷼ بود.1,102,500,000 ﷼قیمت فعلی 1,102,500,000 ﷼ است.
مشعل گازوئیلی ایران رادیاتور مدل PDE 0 H
قیمت اصلی 1,387,543,900 ﷼ بود.1,318,500,000 ﷼قیمت فعلی 1,318,500,000 ﷼ است.
مشعل گازوئیلی ایران رادیاتور مدل JPE80/1
قیمت اصلی 641,422,200 ﷼ بود.609,500,000 ﷼قیمت فعلی 609,500,000 ﷼ است.
مشعل دوگانه سوز ایران رادیاتور مدل DP1B-SP
قیمت اصلی 7,472,238,000 ﷼ بود.7,099,000,000 ﷼قیمت فعلی 7,099,000,000 ﷼ است.
مشعل گازی ایران رادیاتور مدل IG 2800
قیمت اصلی 11,263,462,000 ﷼ بود.10,700,500,000 ﷼قیمت فعلی 10,700,500,000 ﷼ است.
مشعل گازی ایران رادیاتور مدل F 88
قیمت اصلی 519,089,100 ﷼ بود.493,500,000 ﷼قیمت فعلی 493,500,000 ﷼ است.مشعل دوگانه سوز ایران رادیاتور مدل DP1 SP
قیمت اصلی 5,576,626,000 ﷼ بود.5,298,000,000 ﷼قیمت فعلی 5,298,000,000 ﷼ است.
مشعل دوگانه سوز ایران رادیاتور مدل DP1C SP
قیمت اصلی 5,819,088,000 ﷼ بود.5,528,500,000 ﷼قیمت فعلی 5,528,500,000 ﷼ است.

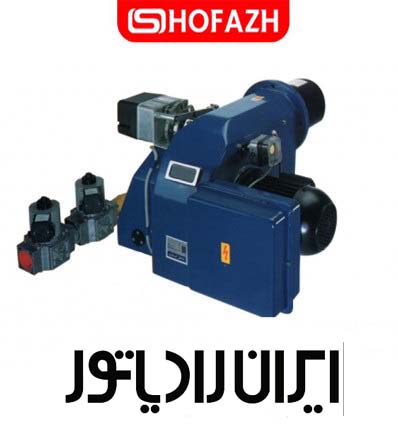

مشعل گازی ایران رادیاتور مدل PGN 2-SP
