پکیج شوفاژکار موتورخانه آبشاری نئوکامفورت NEO COMFORT

مشخصات کلیدی در یک نگاه

• نوع سیستم: موتورخانهٔ آبشاری (کاسکاد) ماژولار با بویلرهای دیواری روی شاسی مشترک
• تعداد بویلر: ۲ تا ۸ عدد (هر بویلر ۴۰ کیلووات)
• ظرفیت حرارتی مجموعه: ۸۰ تا ۳۲۰ کیلووات، معادل ۶۸٬۸۰۰ تا ۲۷۵٬۲۰۰ کیلوکالری بر ساعت
• راندمان در حداکثر ظرفیت حرارتی: ۹۱ درصد
• محدودهٔ تنظیم دمای آب گرمایش: ۳۰ تا ۸۰ درجهٔ سانتی‌گراد
• فشار آب مدار گرمایش: حداقل ۰٫۵ بار و حداکثر ۳ بار
• منبع انبساط شوفاژ مستر: ۱۰ لیتر با فشار پر کردن ۱ بار
• برق ورودی: ۲۳۰ ولت / ۵۰ هرتز، درجهٔ حفاظت الکتریکی IPX4D
• اتصال گاز ۱½ اینچ و اتصال آب ۳ اینچ
• طبقهٔ محصول گاز: I2H (گاز طبیعی، فشار ورودی ۲۰ میلی‌بار)

شوفاژ آبشاری نئوکامفورت چیست؟

به‌جای یک دستگاه بزرگ که یا کامل روشن است یا کامل خاموش، نئوکامفورت بار حرارتی ساختمان را بین چند بویلر کوچک تقسیم می‌کند و هر بار فقط به‌اندازهٔ نیاز، بویلر وارد مدار می‌شود.

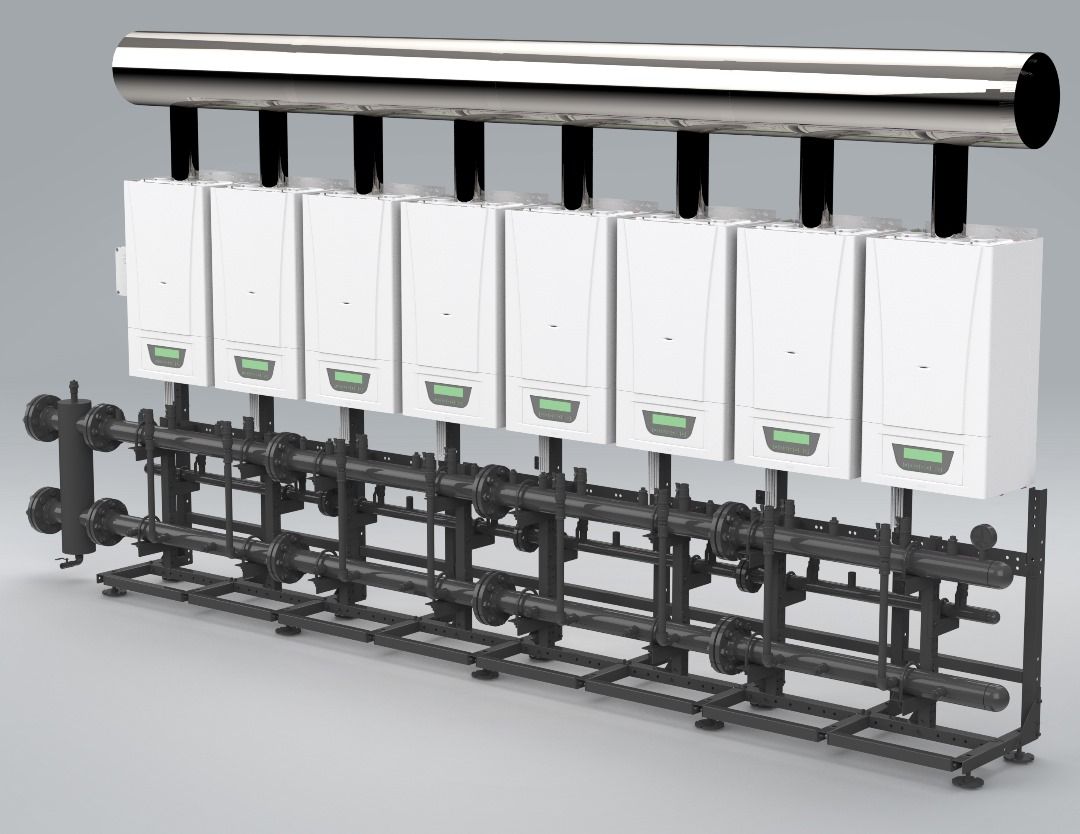

شوفاژ آبشاری نئوکامفورت یکی از محصولات مدرن گرمایشی شرکت صنعتی شوفاژکار است که با تکیه بر تجربهٔ نیم‌قرنی این شرکت در صنعت تجهیزات گرمایشی طراحی و تولید شده است. ساختار آن ساده اما هوشمندانه است: چند بویلر دیواری هم‌ظرفیت روی یک شاسی فلزی نصب می‌شوند، خروجی آب گرم همهٔ آن‌ها به یک کلکتور رفت و برگشت مشترک می‌رسد، دودکش‌ها به یک کلکتور دود واحد متصل می‌شوند و یک تابلوی کنترل مرکزی تصمیم می‌گیرد در هر لحظه چند بویلر روشن باشد.

واژهٔ «آبشاری» یا کاسکاد دقیقاً به همین ترتیب پلکانی اشاره دارد. در یک صبح سرد زمستانی که ساختمان بیشترین بار را دارد، هر هشت بویلر می‌توانند هم‌زمان کار کنند و ۳۲۰ کیلووات توان حرارتی تحویل بدهند؛ اما در یک بعدازظهر ملایم پاییزی که بار واقعی ساختمان شاید یک‌پنجم این عدد باشد، تنها یک یا دو بویلر روشن می‌ماند و بقیه خاموش‌اند. همین رفتار، تفاوت بنیادی این سیستم با موتورخانهٔ سنتی است که در آن یک دیگ چدنی بزرگ برای بدترین روز سال انتخاب می‌شود و بعد ده‌ها روز از سال را با بار جزئی و روشن‑خاموش‌های پیاپی می‌گذراند.

طراحی جمع‌وجور این پکیج باعث شده نصب آن حتی در فضاهای محدود امکان‌پذیر باشد و بهره‌مندی از سیستم‌های ایمنی پیشرفته، آن را به انتخابی مطمئن در برابر خطرات احتمالی تبدیل کرده است. تولید این محصول مطابق با استانداردهای بین‌المللی انجام گرفته و راندمان بالا و مصرف بهینهٔ انرژی از ویژگی‌های شاخص آن است. اگر با مفهوم کلی این دستگاه‌ها آشنا نیستید، صفحهٔ دستهٔ پکیج و پکیج شوفاژکار تصویر کامل‌تری از خانوادهٔ محصولات این برند به شما می‌دهد.

چرا نامش «موتورخانه» است؟

چون خروجی این مجموعه دقیقاً همان چیزی است که یک موتورخانهٔ مرکزی تحویل می‌دهد: آب گرم مدار گرمایش برای رادیاتورها، فن‌کویل‌ها یا گرمایش از کف، و در کنار آن امکان تأمین هم‌زمان آب گرم مصرفی برای چند واحد یا چند بخش از یک ساختمان. تفاوت در این است که به‌جای دیگ، مشعل، و متعلقات حجیم آن، یک ردیف بویلر دیواری روی شاسی دارید که در کارخانه لوله‌کشی و مونتاژ شده و در محل فقط به گاز، برق، دودکش و مدار آب متصل می‌شود.

مدل‌ها و ظرفیت‌های نئوکامفورت

هفت پیکربندی استاندارد وجود دارد و انتخاب بین آن‌ها فقط با یک عدد انجام می‌شود: بار حرارتی واقعی ساختمان.

جدول ظرفیت، مصرف گاز و توان برق

دو نکته در این جدول ارزش دقت دارد. اول اینکه مصرف گاز و توان برق هر دو کاملاً خطی با تعداد بویلر بالا می‌روند؛ یعنی هر بویلر در حداکثر بار حدود ۴٫۱ مترمکعب گاز و ۱۴۵ وات برق می‌گیرد و مجموعه هیچ سربار پنهانی به سیستم تحمیل نمی‌کند. دوم اینکه این اعداد مربوط به «حداکثر» است؛ در بار جزئی که بیشتر ساعات فصل سرما را تشکیل می‌دهد، فقط بخشی از بویلرها روشن‌اند و مصرف واقعی به همان نسبت پایین‌تر می‌آید.

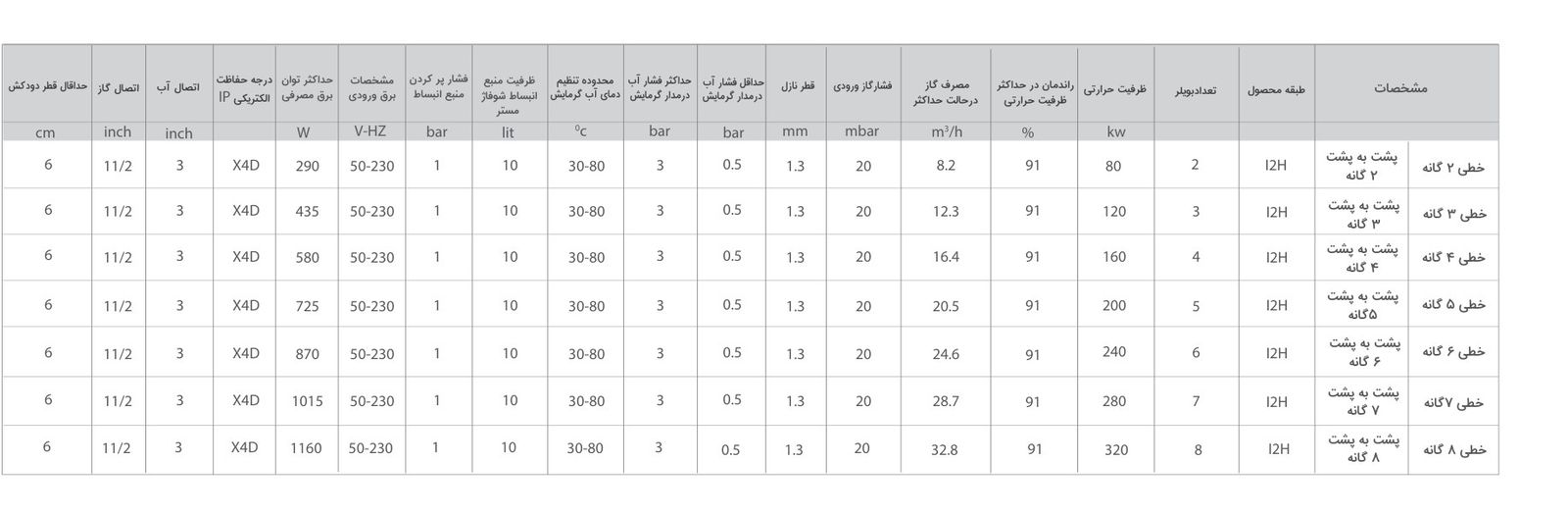

مشخصات فنی پکیج آبشاری نئوکامفورت

چیدمان خطی یا پشت‌به‌پشت؟

هندسهٔ اتاق موتورخانه تعیین می‌کند کدام چیدمان را سفارش بدهید؛ ظرفیت و مشخصات فنی در هر دو حالت یکسان است.

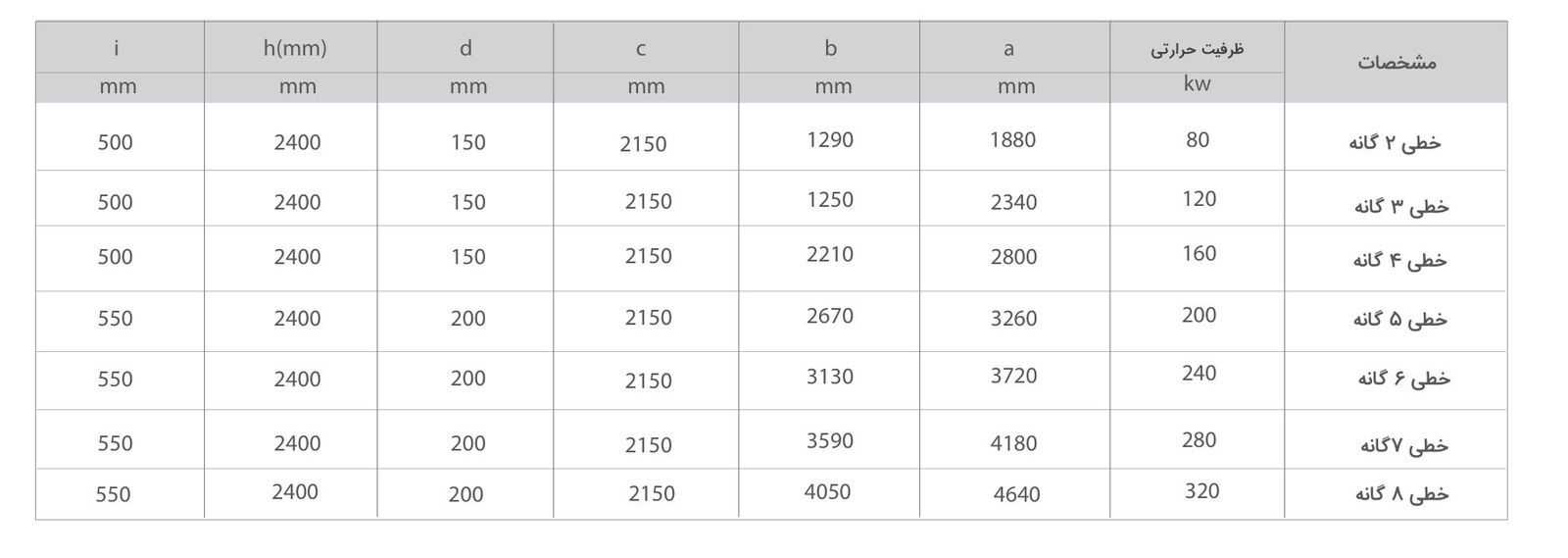

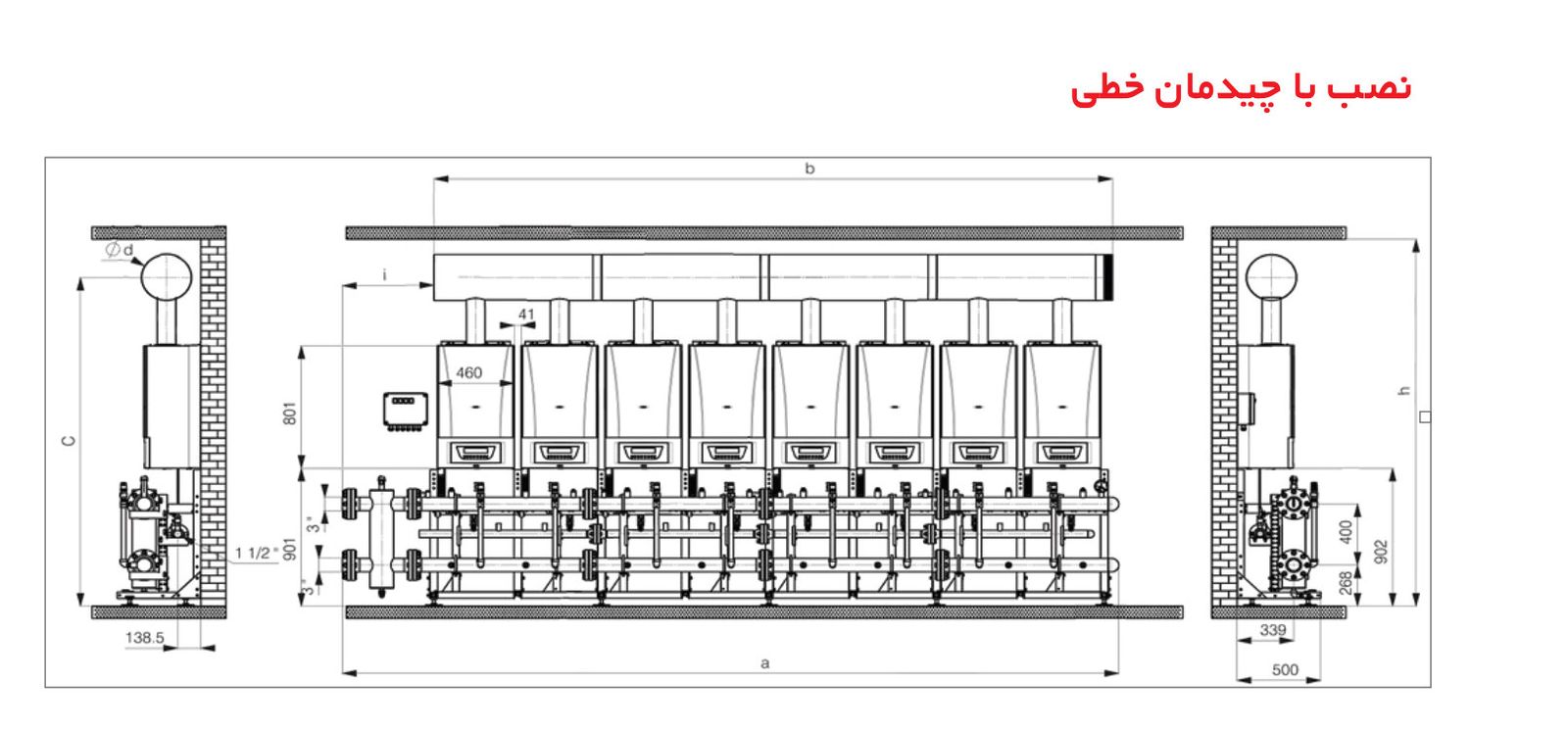

در چیدمان خطی، همهٔ بویلرها در یک ردیف کنار هم روی شاسی نصب می‌شوند و کلکتور دود در بالای آن‌ها امتداد می‌یابد. این حالت وقتی مناسب است که موتورخانه یک دیوار بلند و آزاد داشته باشد. ارتفاع کل مجموعه در همهٔ ظرفیت‌ها ۲٬۴۰۰ میلی‌متر است و طول آن با هر بویلر اضافه، ۴۶۰ میلی‌متر بیشتر می‌شود:

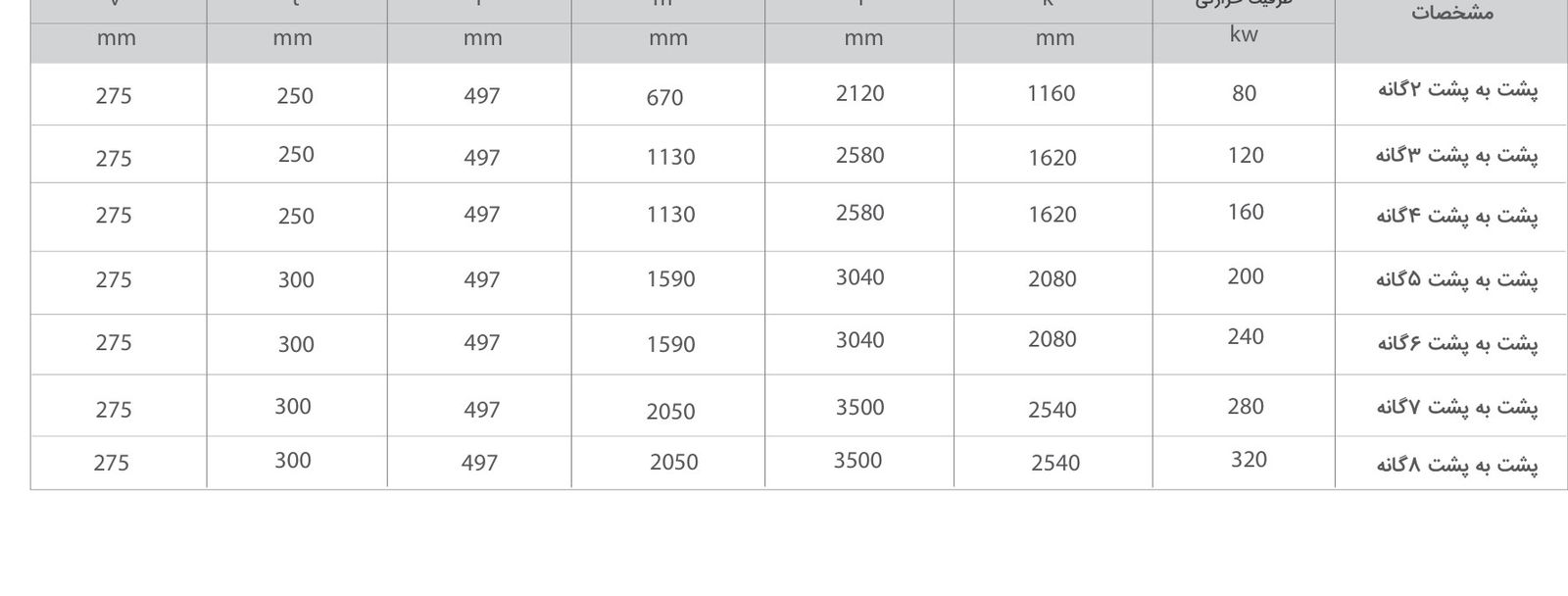

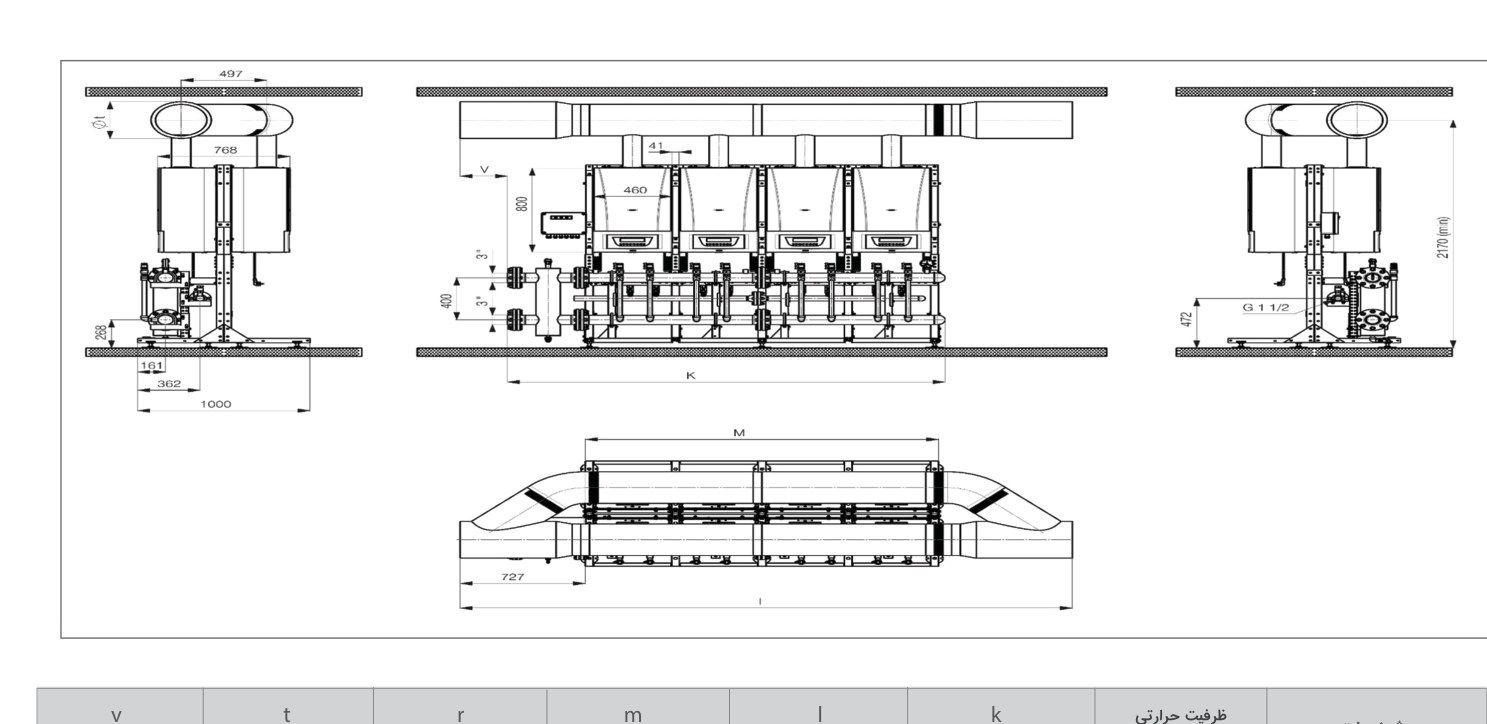

در چیدمان پشت‌به‌پشت، بویلرها در دو ردیف روبه‌روی هم قرار می‌گیرند و کلکتورها بین دو ردیف اجرا می‌شوند. طول مجموعه تقریباً نصف می‌شود و در عوض عرض بیشتری لازم است؛ برای موتورخانه‌های مربع‌شکل یا اتاق‌هایی که دیوار بلند آزاد ندارند، همین حالت راه‌حل است. نقشهٔ ابعادی کامل هر دو چیدمان در کاتالوگ سازنده با کد CKIC 195/0 منتشر شده و پیش از اجرای فونداسیون و مسیر دودکش باید مبنای کار قرار بگیرد.

یک نکتهٔ اجرایی که در طراحی اغلب فراموش می‌شود: قطر کلکتور دود از ظرفیت ۲۰۰ کیلووات به بالا از ۱۵۰ به ۲۰۰ میلی‌متر افزایش پیدا می‌کند. اگر بعداً قصد توسعهٔ مجموعه را دارید، بهتر است مسیر دودکش را از همان ابتدا برای ظرفیت نهایی بسازید.

مزایا و معایب

نصب و راه‌اندازی

بخش عمدهٔ کار در کارخانه انجام شده است؛ در محل، چهار اتصال و یک راه‌اندازی کنترلی باقی می‌ماند.

پیش‌نیازهای محل نصب

• کف تراز و باربر برای شاسی، با فضای کافی جلوی مجموعه برای دسترسی سرویس به تک‌تک بویلرها
• ارتفاع مفید حداقل به‌اندازهٔ ۲٬۴۰۰ میلی‌متر ارتفاع کل مجموعه، به‌علاوهٔ فضای مسیر دودکش
• انشعاب گاز با اتصال ۱½ اینچ و فشار ورودی ۲۰ میلی‌بار مطابق طبقهٔ محصول I2H
• اتصال آب رفت و برگشت ۳ اینچ به کلکتور مشترک
• برق ۲۳۰ ولت / ۵۰ هرتز با ارت استاندارد؛ توان مصرفی مجموعه بین ۲۹۰ تا ۱٬۱۶۰ وات است
• تهویهٔ کافی موتورخانه و مسیر تخلیهٔ کندانس با شیب مناسب

ترتیب راه‌اندازی

• استقرار و تراز کردن شاسی و مهار آن به کف
• اتصال کلکتورهای رفت و برگشت به مدار ساختمان و نصب منبع انبساط با فشار پر کردن ۱ بار
• اجرای کلکتور دود با قطر ۱۵۰ یا ۲۰۰ میلی‌متر متناسب با ظرفیت و اتصال دودکش تک‌تک بویلرها
• لوله‌کشی گاز، تست نشتی و تنظیم فشار ورودی
• پر کردن مدار تا فشار کاری، هواگیری کامل کلکتور و رادیاتورها
• پیکربندی تابلوی کنترل: ترتیب ورود بویلرها، دمای ست‌پوینت در بازهٔ ۳۰ تا ۸۰ درجه و چرخش نوبتی بویلرها
• تست عملکرد در بار کامل و بار جزئی و ثبت مقادیر در فرم راه‌اندازی

مقایسه با پکیج موتورخانه‌ای آذرخش ۹ پره شوفاژکار

هر دو محصول شوفاژکار و هر دو برای موتورخانه‌اند؛ اما یکی بار را بین چند دستگاه تقسیم می‌کند و دیگری همه را روی یک دیگ چدنی می‌گذارد.

هیچ‌کدام از این دو، جایگزین قطعی دیگری نیست. اگر ساختمان شما بار حرارتی نوسانی دارد — مثل مدرسه‌ای که شب‌ها خالی است یا مجتمعی که مصرف آب گرمش در ساعات خاصی اوج می‌گیرد — منطق آبشاری بیشترین بازده را به شما می‌دهد. اگر بار تقریباً ثابت است و اولویت، سادگی نگهداری و هزینهٔ اولیهٔ کمتر است، دیگ چدنی همچنان انتخاب معقولی است. دستهٔ دیگ موتورخانه گزینه‌های این مسیر را نشان می‌دهد.

مناسب چه ساختمان‌هایی است؟

هرجا بار حرارتی بین ۸۰ تا ۳۲۰ کیلووات باشد و نوسان بار یا پایداری سرویس اهمیت داشته باشد.

سازنده کاربری‌های شاخص این محصول را مدارس، مساجد، استخرها، مجتمع‌های تجاری و واحدهای مسکونی اعلام کرده است. وجه مشترک این فضاها نوسان بار است: مدرسه در ساعات آموزشی پر و در شب خالی است، مسجد در اوقات نماز اوج مصرف دارد، و مجتمع مسکونی صبح و شب دو قلهٔ مصرف آب گرم می‌سازد. سیستمی که بتواند ظرفیتش را پله‌پله کم و زیاد کند، در چنین الگویی به‌مراتب کم‌مصرف‌تر از یک دستگاه بزرگ تک‌ظرفیتی کار می‌کند.

مورد دوم، ساختمان‌هایی هستند که قطع گرمایش برایشان پرهزینه است. در یک موتورخانهٔ تک‌دیگ، خرابی مشعل یعنی سرد شدن کل ساختمان تا زمان تعمیر. در نئوکامفورت، از کار افتادن یکی از هشت بویلر یعنی از دست دادن ۴۰ کیلووات از ظرفیت، نه کل آن. برای درمانگاه، هتل، ساختمان اداری فعال و مجتمع تجاری، همین یک ویژگی معمولاً تفاوت را می‌سازد.

مورد سوم، موتورخانه‌های کوچک و بازسازی‌هاست. جایی که فضای موجود اجازهٔ ورود یک دیگ چدنی بزرگ را نمی‌دهد یا مسیر انتقال دیگ به موتورخانه وجود ندارد، بویلرهای دیواری روی شاسی به‌راحتی قطعه‌قطعه وارد و مونتاژ می‌شوند. این دستگاه قابلیت کارکرد در اقلیم‌های گوناگون را دارد و با استفاده از چند واحد به‌صورت ترکیبی، توانایی تأمین گرمایش فضاهای بزرگ‌تر را نیز فراهم می‌کند.

راهنمای خرید: چند بویلر بخریم؟

پاسخ از بار حرارتی می‌آید، نه از متراژ خام؛ و پله‌های ۴۰ کیلوواتی این خانواده، انتخاب را ساده می‌کنند.

• قدم اول: بار حرارتی ساختمان را با محاسبه‌گر ظرفیت حرارتی شوفاژ دات کام حساب کنید. متراژ، کاربری، کیفیت عایق و اقلیم، همگی در این عدد اثر دارند.
• قدم دوم: اگر آب گرم مصرفی هم قرار است از همین سیستم تأمین شود، بار آن را جداگانه به عدد اضافه کنید.
• قدم سوم: نزدیک‌ترین پیکربندی بالاتر را انتخاب کنید. پله‌ها ۴۰ کیلوواتی‌اند، پس فاصلهٔ انتخاب شما از بار واقعی هیچ‌وقت بیش از ۴۰ کیلووات نمی‌شود.
• قدم چهارم: هندسهٔ موتورخانه را با جدول ابعاد بالا بسنجید و بین چیدمان خطی و پشت‌به‌پشت تصمیم بگیرید.
• قدم پنجم: مسیر و قطر دودکش را با ظرفیت انتخابی هماهنگ کنید؛ از ۲۰۰ کیلووات به بالا قطر کلکتور ۲۰۰ میلی‌متر است.

یک اشتباه رایج، انتخاب ظرفیت بیش از نیاز به‌عنوان «حاشیهٔ اطمینان» است. در سیستم آبشاری این کار کم‌ضررتر از یک دیگ بزرگ است، چون بویلرهای اضافه در بار جزئی خاموش می‌مانند؛ اما همچنان هزینهٔ اولیه و هزینهٔ سرویس را بی‌دلیل بالا می‌برد. اگر مطمئن نیستید، پیش از سفارش با کارشناسان شوفاژ دات کام تماس بگیرید: ۰۲۱-۸۸۳۰۲۴۰۰.

نگهداری و سرویس

سرویس این سیستم همان سرویس یک پکیج دیواری است، ضرب‌در تعداد بویلرها، به‌علاوهٔ چند کار مشترک روی کلکتورها.

کیفیت آب مدار، مهم‌ترین عامل طول عمر این سیستم است. مبدل‌های بویلرهای دیواری در برابر رسوب حساس‌ترند و اگر آب منطقه سخت است، نصب سختی‌گیر یا رسوب‌زدا روی مدار پر کردن، ارزان‌ترین بیمه‌ای است که می‌توانید برای مجموعه بخرید. تولیدکننده نیز دوام بالا و مقاومت در برابر رسوب و خوردگی را از ویژگی‌های طراحی این محصول اعلام کرده است.

جمع‌بندی

در یک جمله: اگر بار حرارتی ساختمان شما بین ۸۰ تا ۳۲۰ کیلووات است، نوسان بار دارید یا قطع گرمایش برایتان پرهزینه است، پکیج شوفاژکار موتورخانه آبشاری نئوکامفورت منطقی‌ترین جایگزین موتورخانهٔ تک‌دیگ است؛ و اگر بار تقریباً ثابت است و اولویت شما سادگی نگهداری و هزینهٔ اولیهٔ کمتر است، سراغ پکیج موتورخانه‌ای آذرخش یا دیگ چدنی بروید. برای انتخاب تعداد بویلر، اول بار حرارتی ساختمان را با محاسبه‌گر رایگان به‌دست بیاورید، بعد نزدیک‌ترین پیکربندی بالاتر را سفارش بدهید و پیش از اجرای فونداسیون، چیدمان خطی یا پشت‌به‌پشت را با ابعاد واقعی موتورخانه تطبیق بدهید. مشاوره قبل از خرید رایگان است: ۰۲۱-۸۸۳۰۲۴۰۰.
