مشخصات کلیدی در یک نگاه

• نوع محصول: کیت لوازم و اتصالات نصب پکیج دیواری
• شیر گاز: ربع‌گرد برنجی، مطابق استاندارد ملی ۴۰۴۷
• شیلنگ گاز: نخ‌دار با علامت استاندارد، نمره ۲.۵
• بست اتصال شیلنگ: فلزی، برای جلوگیری از نشتی گاز
• اتصالات آب: چهار مسیر شامل آب سرد شهری، آب گرم مصرفی، رفت گرمایش و برگشت گرمایش
• قطر اتصال آب مصرفی: ۱/۲ اینچ
• قطر اتصال گرمایش: ۳/۴ اینچ
• شابلون نصب: برای تعیین دقیق محل سوراخ‌کاری و اتصالات روی دیوار

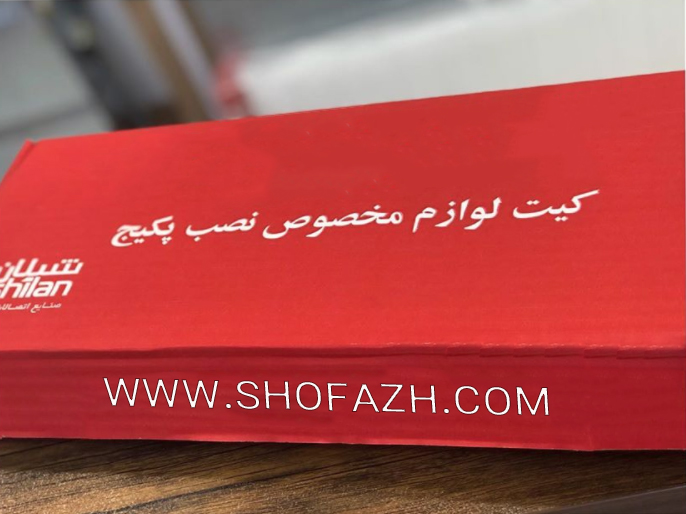

• بسته‌بندی: جعبه استاندارد کارتنی، مناسب حمل و انبارش

لوازم نصب پکیج دیواری استاندارد شرکتی چیست؟

این کیت، مجموعه اتصالات و قطعاتی است که پیش از نصب پکیج دیواری، بین لوله‌کشی ساختمان و بدنه دستگاه قرار می‌گیرد.

هر پکیج دیواری برای کار کردن به چهار مسیر آب (ورودی آب سرد شهری، خروجی آب گرم مصرفی، رفت گرمایش به رادیاتور یا فن‌کویل، و برگشت گرمایش از رادیاتور) و یک مسیر گاز نیاز دارد. لوازم نصب استاندارد شرکتی، این مسیرها را با شیرهای قطع‌ووصل، شیلنگ استاندارد گاز و اتصالات مناسب به لوله‌کشی داخل ساختمان متصل می‌کند. استفاده از یک کیت کامل و استاندارد به‌جای تهیه پراکنده قطعات، از ناهماهنگی قطر اتصالات و کیفیت نامتناسب قطعات جلوگیری می‌کند.

چرا کیفیت این لوازم اهمیت دارد

• شیر گاز نامرغوب یا فاقد استاندارد، ریسک نشت گاز را افزایش می‌دهد
• شیلنگ گاز بدون علامت استاندارد، در برابر حرارت و فشار پایدار نیست
• اتصالات آب با قطر یا رزوه نامتناسب، باعث نشتی یا افت فشار در مدار گرمایش می‌شود

چرا یک کیت یکپارچه بهتر از تهیه پراکنده قطعات است

وقتی نصاب یا مالک ساختمان، شیر گاز، شیلنگ، بست و اتصالات آب را جداگانه و از منابع مختلف تهیه می‌کند، احتمال ناهماهنگی قطر رزوه‌ها، تفاوت کیفیت قطعات و نبود شابلون استاندارد برای علامت‌گذاری محل نصب بالا می‌رود. کیت استاندارد شرکتی این ریسک را حذف می‌کند، چون تمام اجزا از پیش برای کار با یکدیگر و با دستگاه‌های رایج بازار طراحی و در یک بسته عرضه شده‌اند. این موضوع به‌ویژه در پروژه‌های ساختمانی که چند واحد هم‌زمان پکیج دیواری نصب می‌کنند، در زمان و هزینه نصاب صرفه‌جویی محسوسی ایجاد می‌کند.

اجزای اصلی کیت نصب

مشخصات فنی

مزایا و معایب

نصب و راه‌اندازی

نصب اتصالات این کیت باید پیش از نصب نهایی بدنه پکیج روی دیوار انجام شود.

ابتدا با استفاده از شابلون کیت، محل دقیق سوراخ‌کاری و اتصالات روی دیوار مشخص می‌شود. سپس اتصالات آب (سرد، گرم مصرفی، رفت و برگشت گرمایش) و شیر گاز روی نقاط مشخص‌شده نصب و به لوله‌کشی ساختمان متصل می‌گردند. اتصال شیلنگ گاز باید با بست فلزی محکم و بدون هیچ‌گونه پیچش یا فشار اضافی روی شیلنگ انجام شود؛ استفاده از سیم به‌جای بست فلزی برای این اتصال مجاز نیست. پس از اتمام اتصالات، بدنه پکیج روی نبشی‌های نصب‌شده سوار و به هر چهار خط آب و خط گاز متصل می‌شود.

نکات ایمنی نصب

• اتصال گاز و راه‌اندازی نهایی باید توسط نصاب مجاز و دارای تأییدیه شرکت گاز انجام شود
• پس از اتصال، تمام نقاط اتصال گاز باید از نظر نشتی با محلول آب و صابون بازرسی شوند
• اتصالات آب باید قبل از روشن کردن پکیج، از نظر نشتی تحت فشار آزمایش شوند
• هرگز به‌جای بست فلزی از سیم برای محکم کردن شیلنگ گاز استفاده نشود، چون احتمال بریدگی شیلنگ و نشت گاز را افزایش می‌دهد

ترتیب پیشنهادی مراحل نصب

• علامت‌گذاری محل نصب با شابلون کیت
• نصب اتصالات آب چهارگانه و شیر گاز روی نقاط مشخص‌شده
• اتصال شیلنگ گاز با بست فلزی به شیر گاز و ورودی دستگاه
• نصب بدنه پکیج روی نبشی‌های آماده‌شده و اتصال نهایی به هر چهار خط آب
• آزمایش نشتی آب و گاز پیش از روشن کردن دستگاه

مقایسه لوازم نصب استاندارد با لوازم نصب پیشرفته

شوفاژ دات کام دو سطح از کیت نصب پکیج دیواری عرضه می‌کند که بسته به نیاز پروژه انتخاب می‌شوند.

برای نصب معمول یک پکیج دیواری در واحد مسکونی، کیت استاندارد شرکتی معمولاً تمام نیاز نصب را پوشش می‌دهد؛ در پروژه‌هایی که لوازم جانبی بیشتری موردنیاز است، نسخه پیشرفته گزینه تکمیلی است. تفاوت اصلی بین این دو سطح، در حجم و تنوع قطعات جانبی همراه کیت است، نه در استاندارد اجزای پایه‌ای مانند شیر گاز و شیلنگ که در هر دو سطح مطابق استاندارد ملی تهیه می‌شوند. انتخاب بین این دو گزینه بیشتر به اندازه پروژه و تعداد اتصالات جانبی موردنیاز بستگی دارد تا به نوع پکیج نصب‌شونده.

لوازم نصب پکیج دیواری استاندارد شرکتی مناسب چه کسانی است؟

این کیت برای هرکسی که در حال نصب پکیج دیواری جدید یا تعویض پکیج قدیمی است، مناسب است.

• مالکان واحدهای مسکونی که پکیج دیواری جدید نصب می‌کنند
• نصاب‌ها و تکنسین‌های تأسیسات که به کیت آماده و استاندارد برای هر نصب نیاز دارند
• پیمانکاران ساختمانی که برای چند واحد به‌طور هم‌زمان لوازم نصب یکسان و استاندارد تهیه می‌کنند

راهنمای خرید

پیش از خرید کیت نصب، تطابق آن با مدل پکیج انتخابی را بررسی کنید.

• قطر و نوع اتصالات آب و گاز کیت را با مشخصات ورودی/خروجی پکیج موردنظر مقایسه کنید
• وجود علامت استاندارد روی شیلنگ گاز و شیر گاز را پیش از خرید بررسی کنید
• در صورت نیاز به لوازم جانبی بیشتر، نسخه پیشرفته کیت را نیز در نظر بگیرید
• نصب نهایی و اتصال گاز را تنها به نصاب مجاز بسپارید
• اگر برای چند واحد یا چند طبقه ساختمان هم‌زمان خرید می‌کنید، تهیه چند کیت یکسان از هماهنگی قطعات بین واحدها اطمینان می‌دهد

در صورت هرگونه ابهام درباره تطابق این کیت با مدل پکیج شما، پیش از خرید با کارشناسان شوفاژ دات کام تماس بگیرید تا از خرید درست و یک‌باره مطمئن شوید.

نگهداری و سرویس

بازرسی دوره‌ای اتصالات، از نشتی احتمالی گاز یا آب در طول زمان جلوگیری می‌کند.

در بازدیدهای سرویس سالانه پکیج، بررسی سفتی بست‌های فلزی شیلنگ گاز، سلامت شیرهای قطع‌ووصل و نبود نشتی در اتصالات آب توصیه می‌شود. در صورت مشاهده هرگونه بوی گاز یا نشتی آب، باید بلافاصله شیر گاز اصلی بسته و با نصاب مجاز یا شرکت گاز تماس گرفته شود.

شیرهای قطع‌ووصل آب نیز باید هرچند وقت یک‌بار باز و بسته شوند تا رسوب‌گیری نکرده و در مواقع نیاز به قطع اضطراری آب، به‌راحتی عمل کنند. بازبینی وضعیت ظاهری شیلنگ گاز از نظر ترک‌خوردگی یا پوسیدگی نیز بخشی از سرویس دوره‌ای است؛ در صورت مشاهده هرگونه فرسودگی، تعویض فوری شیلنگ توصیه می‌شود.

جمع‌بندی

لوازم نصب پکیج دیواری استاندارد شرکتی، راه‌حل یکپارچه و استاندارد برای اتصال پکیج به لوله‌کشی آب و گاز ساختمان است. برای اطمینان از تطابق آن با پکیج انتخابی، پیش از خرید مشخصات اتصالات دستگاه را بررسی کنید و نصب نهایی را به نصاب مجاز بسپارید. مشاوره پیش از خرید رایگان است: ۰۲۱-۸۸۳۰۲۴۰۰.
