پره وسط دیگ ۱۳۰۰ سوپر هیت شوفاژکار

مشخصات کلیدی در یک نگاه

• جنس: آلیاژ چدن آتش‌خوار
• ضخامت جداره: حدود ۶ میلی‌متر یکنواخت
• موقعیت در دیگ: میان پره جلو و پره عقب (پره میانی، تکرارشونده)
• تعداد پره وسط لازم بر اساس مدل: از ۵ عدد (مدل ۷ پره) تا ۱۸ عدد (مدل ۲۰ پره)
• سهم هر پره در ظرفیت دیگ: حدود ۶۲٬۰۰۰ کیلوکالری بر ساعت
• نحوه اتصال: نیپل و میل‌مهار، از هر دو طرف به پره‌های مجاور
• حداکثر دمای کاری دیگ: ۱۰۵ درجه سانتی‌گراد
• حداکثر فشار کاری دیگ: ۶ بار
• استاندارد: ملی ایران ۴۴۷۲ و ۴۴۷۳، CE اروپا، ISO 9001
• گارانتی: ۱۰ سال رسمی شرکت شوفاژکار

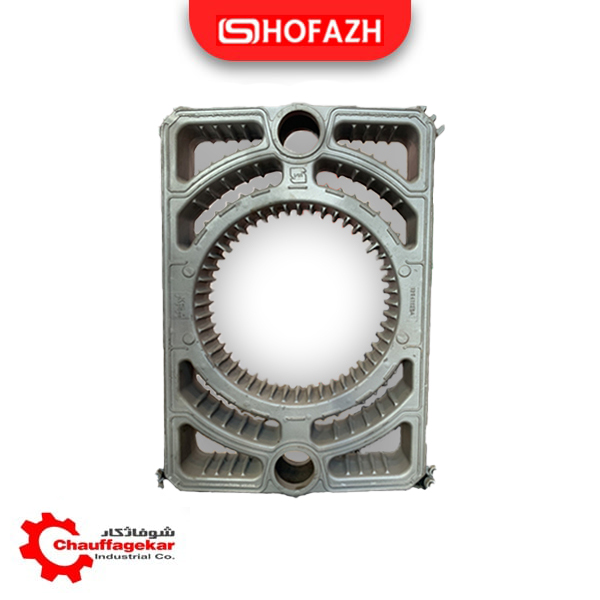

پره وسط دیگ ۱۳۰۰ سوپر هیت شوفاژکار چیست و چه نقشی دارد؟

پره وسط، واحد تکرارشونده‌ای است که سطح تبادل حرارت دیگ سکشنی را می‌سازد؛ تعداد آن تعیین می‌کند دیگ نهایی چند پره و چه ظرفیتی خواهد داشت.

دیگ‌های چدنی سری ۱۳۰۰ سوپر هیت شوفاژکار به روش سکشنی (پره‌ای) ساخته می‌شوند: هر دیگ از کنار هم قرار گرفتن چند قطعه چدنی جداگانه — یک پره جلو، یک پره عقب و تعدادی پره وسط — روی میل‌مهارهای طولی و آب‌بندی‌شده با نیپل تشکیل می‌شود. پره جلو محل نصب مشعل و درِ بازدید احتراق است و پره عقب مسیر خروجی دود را می‌بندد؛ اما پره وسط نه مشعلی روی خود دارد و نه دری برای بازدید — وظیفه‌ی آن صرفاً افزایش سطح مؤثر تبادل حرارت میان شعله/دود و آب گردشی دیگ است.

چون پره جلو و پره عقب در هر دیگ همیشه دقیقاً یک عدد هستند، تفاوت مدل‌های خط تولید ۱۳۰۰ سوپر هیت (از ۷ پره تا ۲۰ پره) عملاً فقط در تعداد پره وسط به‌کاررفته است: مدل ۷ پره از ۵ پره وسط، و مدل ۲۰ پره از ۱۸ پره وسط تشکیل شده است. به همین دلیل پره وسط تنها قطعه‌ی این خط تولید است که هم به‌صورت مجزا برای تعمیر یک پره آسیب‌دیده، و هم به تعداد بیشتر برای افزایش ظرفیت یک دیگ موجود (در محدوده مجاز مدل) قابل سفارش است.

ساختار و طراحی

• ریخته‌گری یکپارچه از آلیاژ چدن آتش‌خوار مقاوم به شوک حرارتی، با جداره یکنواخت حدود ۶ میلی‌متر
• در بدنه دیگ به‌صورت افقی و در طراحی مولتی‌پاس سه‌گذر (شعله و دو مسیر برگشت دود) قرار می‌گیرد
• مجهز به کانال‌های داخلی برای عبور آب گردشی و سیستم توزیع آب دیگ («مولتی واتر جت»)، همراه با سپر حرارتی و بدنه‌ی نهایی ایزوله در مونتاژ کامل دیگ
• از دو طرف — یک‌بار رو به پره مجاور جلوتر، یک‌بار رو به پره مجاور عقب‌تر — با نیپل و میل‌مهار آب‌بندی و مهار می‌شود؛ برخلاف پره جلو و عقب که فقط از یک طرف نیپل‌خور هستند

مدل‌ها و تعداد پره وسط لازم

مشخصات فنی

مزایا و معایب

نصب و راه‌اندازی

نصب پره وسط باید توسط نصاب مجاز و به همراه سایر پره‌های همان مدل انجام شود؛ ترتیب و فشار مهار مستقیماً روی آب‌بندی نیپل‌ها اثر می‌گذارد.

در مونتاژ دیگ سکشنی، پره‌های وسط به‌ترتیب کنار هم و بین پره جلو و پره عقب چیده می‌شوند؛ نیپل‌های فلزی در محل اتصال هر دو پره مجاور جا‌گذاری و با میل‌مهارهای طولی که از سوراخ بالا و پایین همه پره‌ها عبور می‌کنند، تحت فشار یکنواخت مهار می‌شوند. سفت‌کردن میل‌مهارها باید به‌ترتیب و با گشتاور یکسان انجام شود؛ سفت‌کردن نامتقارن رایج‌ترین علت نشتی از محل نیپل بلافاصله بعد از نصب یا اولین آب‌بندی است.

وقتی هدف تعویض یک پره وسط آسیب‌دیده در دیگی است که از قبل نصب شده، فقط میل‌مهارهای طرف آسیب‌دیده باز و پره معیوب بیرون کشیده می‌شود؛ بقیه دیگ دست‌نخورده باقی می‌ماند. این دقیقاً همان مزیتی است که ساختار سکشنی نسبت به دیگ‌های یکپارچه فولادی دارد و هزینه تعمیر یک پره را از هزینه تعویض کل دیگ جدا می‌کند.

مقایسه با یک محصول واقعی دیگر کاتالوگ

وقتی یک یا چند پره وسط دیگ موجود آسیب دیده، خرید همین قطعه کافی است؛ وقتی موتورخانه هنوز دیگی ندارد، باید سراغ دستگاه کامل رفت. جدول زیر این دو مسیر خرید را در برابر هم می‌گذارد.

شوفاژ دات کام در همین خط تولید، دیگ چدنی شوفاژکار ۱۳۰۰ سوپر هیت را نیز به‌صورت دستگاه کامل عرضه می‌کند. اگر موتورخانه از قبل یک دستگاه سالم دارد و فقط یک یا چند پره وسط نشتی یا ترک برداشته، خرید جداگانه همین پره به‌صرفه‌تر و سریع‌تر از تعویض کل دیگ است؛ اگر ساختمان هنوز فاقد دیگ است یا دستگاه قدیمی به‌طور کامل باید تعویض شود، دیگ کامل انتخاب درستی است.

مناسب چه کسانی است

• مالکان دیگ سوپر هیت ۱۳۰۰ شوفاژکار که یک یا چند پره وسط آن‌ها نشتی یا ترک‌خورده و فقط به تعویض همان قطعه نیاز دارند
• پیمانکاران و طراحان تأسیسات که می‌خواهند دیگ را با تعداد پره سفارشی، متناسب با ظرفیت دقیق پروژه، بچینند
• تأسیساتی‌هایی که قصد افزایش ظرفیت یک دیگ موجود را دارند، در محدوده مجاز مدل و ابعاد اتاقک موتورخانه
• سرویس‌کاران و تعمیرکاران موتورخانه که نیاز به قطعه یدکی اورجینال و قابل ردیابی با گارانتی رسمی دارند

راهنمای خرید

قاعده ساده سفارش: تعداد پره وسط لازم همیشه برابر است با تعداد کل پره مدل انتخابی، منهای دو (پره جلو و پره عقب که همیشه یک‌عددی‌اند).

برای سفارش درست، اول با محاسبه‌گر رایگان ظرفیت حرارتی شوفاژ دات کام بار گرمایشی واقعی ساختمان را به‌دست بیاورید، سپس نزدیک‌ترین مدل خط تولید ۱۳۰۰ سوپر هیت (۷ تا ۲۰ پره) را انتخاب کنید و تعداد پره وسط را از همان فرمول محاسبه کنید — برای مثال مدل ۱۲ پره دقیقاً به ۱۰ پره وسط نیاز دارد.

یک نکته مهم که در سفارش قطعه یدکی زیاد نادیده گرفته می‌شود: پره وسط دیگ ۱۳۰۰ سوپر هیت با پره وسط سایر خطوط تولید شوفاژکار — مثل استار یا سولار ۳۰۰ — قابل جایگزینی نیست، چون سایز و پروفایل نیپل هر خط تولید مخصوص همان سری طراحی شده است. پیش از سفارش، حتماً مدل و سری دیگ نصب‌شده را از روی پلاک مشخصات یا فاکتور خرید اولیه تأیید کنید، نه فقط از روی شباهت ظاهری پره‌ها.

خرید از شوفاژ دات کام یعنی قطعه‌ی اصلی کارخانه شوفاژکار، با ۱۰ سال گارانتی رسمی و امکان مشاوره رایگان پیش از خرید برای تطبیق دقیق مدل: ۰۲۱-۸۸۳۰۲۴۰۰.

نگهداری و سرویس

چون پره وسط برخلاف پره جلو و عقب از هر دو طرف نیپل‌خور است، در بازدید دوره‌ای باید هر دو محل اتصال آن بررسی شود، نه فقط یک طرف.

• در سرویس سالانه موتورخانه، اطراف نیپل هر دو سمت پره وسط را از نظر رطوبت، رسوب سفید یا نشانه نشتی آب بازدید کنید
• کیفیت آب گردشی و رسوب‌زدایی منظم مدار، از خوردگی داخلی کانال‌های عبور آب در بلندمدت جلوگیری می‌کند
• پیش از فصل سرد، فشار کاری دیگ را با مانومتر کنترل کنید و از عبور آن از ۶ بار مجاز خودداری کنید
• در صورت مشاهده صدای غیرعادی یا افت راندمان حرارتی، احتمال رسوب یا دوده روی سطح پره‌های وسط را بررسی و در صورت نیاز دوده‌گیری کنید
• هرگونه ضربه فیزیکی به بدنه دیگ حین جابه‌جایی یا نصب تجهیزات کنار آن، محل رایج ترک‌خوردگی چدن است — از این نظر نیز بازدید دوره‌ای کمک‌کننده است

جمع‌بندی

اگر فقط یک یا چند پره وسط دیگ ۱۳۰۰ سوپر هیت آسیب دیده یا نشتی دارد، همین قطعه به‌تنهایی کافی است و نیازی به تعویض کل دیگ نیست؛ اگر پروژه هنوز دیگ ندارد یا قصد افزایش ظرفیت دستگاه موجود را دارید، اول با محاسبه‌گر رایگان ظرفیت حرارتی مورد نیاز را پیدا کنید و بعد تعداد پره وسط را با فرمول «تعداد کل پره منهای دو» مشخص کنید. مشاوره پیش از خرید رایگان است: ۰۲۱-۸۸۳۰۲۴۰۰.
