راهنمای خرید مبدل حرارتی صفحه‌ای موتورخانه (۱۴۰۵)

مبدل حرارتی صفحه‌ای چیست و در موتورخانه چه نقشی دارد؟

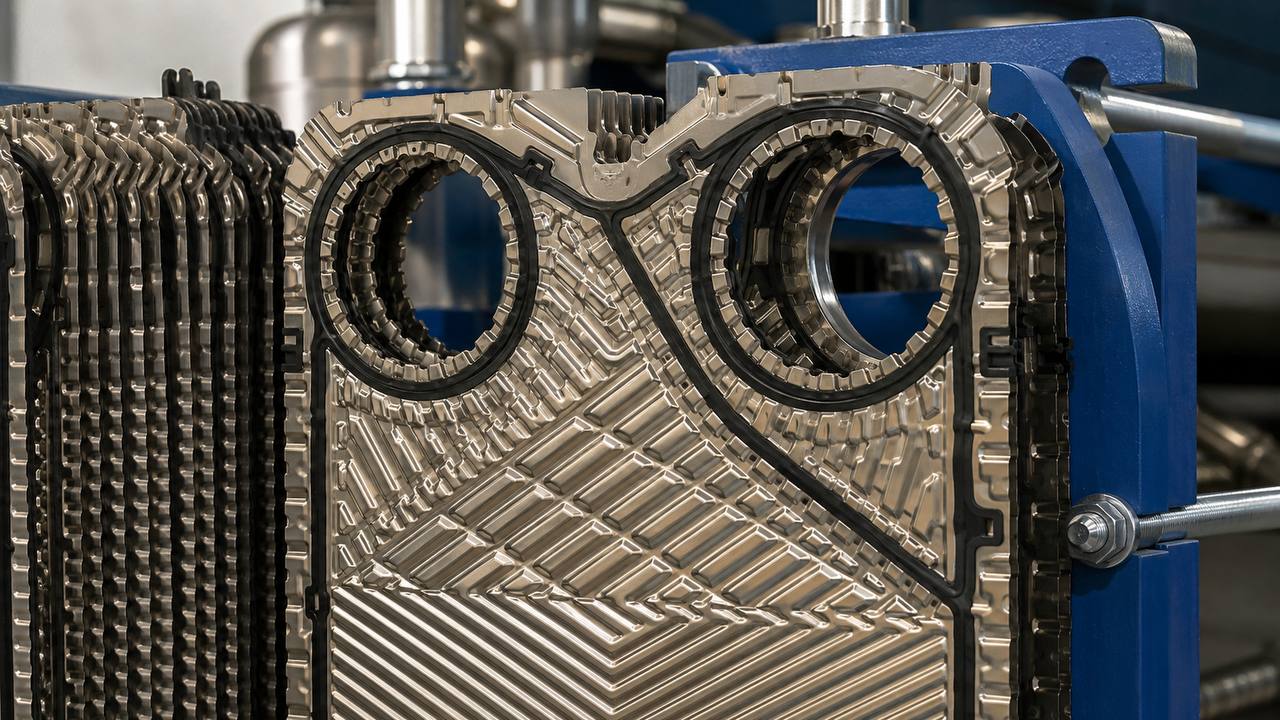

مبدل حرارتی صفحه‌ای مجموعه‌ای از صفحات فلزی موج‌دار (معمولاً استیل ضدزنگ) است که به‌صورت لایه‌به‌لایه کنار هم قرار می‌گیرند و مسیرهای عبور دو سیال گرم و سرد را به‌طور متناوب از بین آن‌ها می‌سازند. حرارت از سیال داغ‌تر عبور کرده و از طریق دیواره صفحات به سیال سردتر منتقل می‌شود، بدون این‌که این دو سیال با هم مخلوط شوند. در موتورخانه، این مبدل معمولاً بین مدار آب داغ دیگ موتورخانه و مدار مصرف (مثل آب گرم بهداشتی یا مدار گرمایش ثانویه) قرار می‌گیرد تا این دو مدار از نظر فشار و کیفیت آب کاملاً از هم جدا بمانند.

این جداسازی چند مزیت مهم دارد: از ورود رسوب و ناخالصی آب مصرفی به مدار اصلی دیگ جلوگیری می‌کند، امکان کنترل مستقل فشار هر مدار را فراهم می‌آورد و در صورت نشتی یا خرابی یکی از مدارها، مدار دیگر آسیب نمی‌بیند. به همین دلیل، مبدل حرارتی صفحه‌ای یکی از اجزای استاندارد موتورخانه‌های مسکونی بزرگ، تجاری و صنعتی محسوب می‌شود.

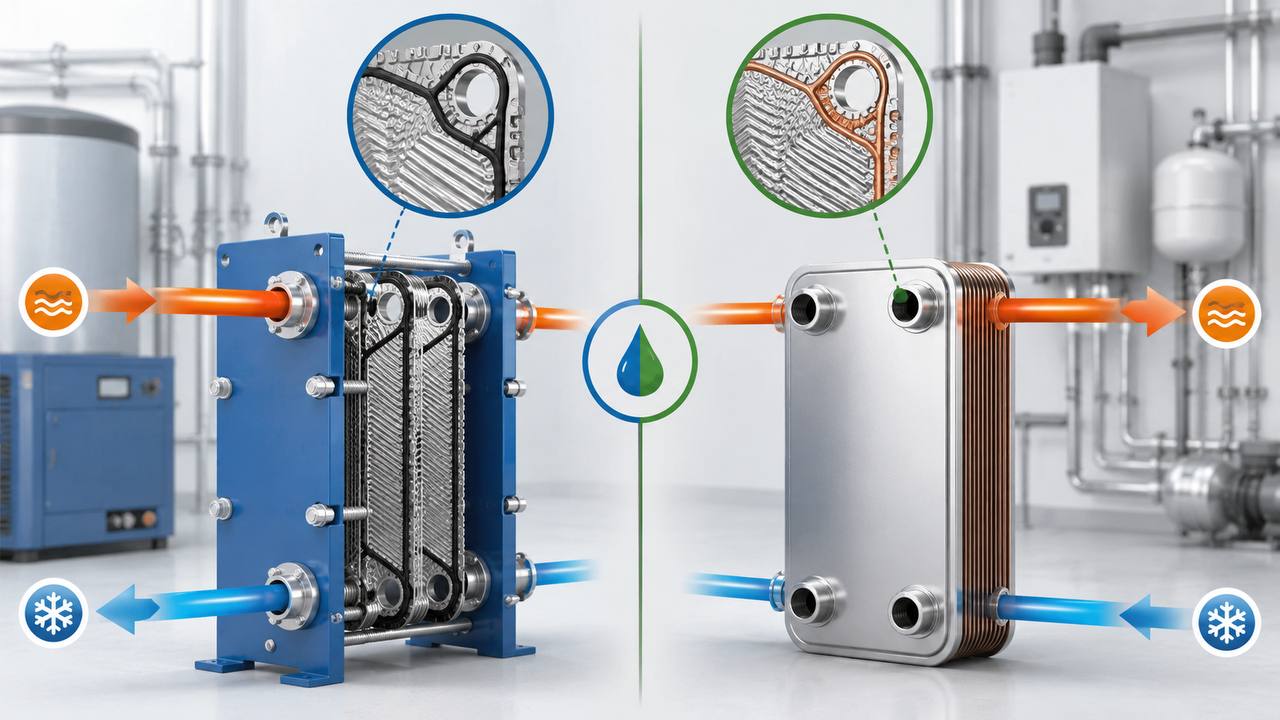

انواع مبدل حرارتی صفحه‌ای: واشردار یا جوشی؟

مبدل‌های حرارتی صفحه‌ای موتورخانه بر اساس نحوه آب‌بندی صفحات به دو دسته اصلی تقسیم می‌شوند که هرکدام برای شرایط کاری متفاوتی مناسب‌اند.

• واشردار (گسکت‌دار): صفحات با واشر لاستیکی به هم آب‌بندی می‌شوند و کل مجموعه با پیچ قابل باز و بسته‌شدن است. این نوع برای شستشو و تمیزکاری دوره‌ای، تغییر ظرفیت با افزودن یا کاهش صفحات، و کاربردهایی با فشار و دمای متوسط (تا حدود ۲۰۰ درجه سانتیگراد) مناسب است.

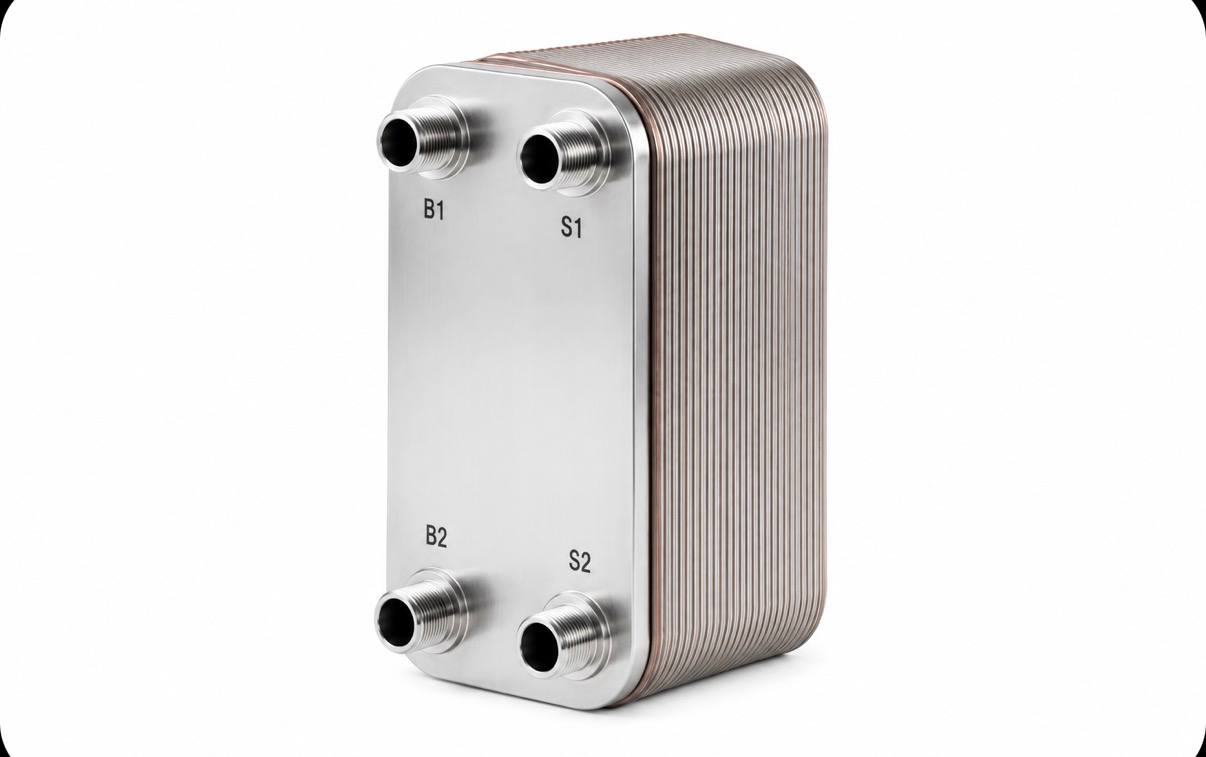

• جوشی (لحیم‌کاری‌شده): صفحات با لحیم فلزی به‌صورت دائمی به هم متصل می‌شوند. این نوع فشرده‌تر است، احتمال نشتی در آن تقریباً صفر است و برای فشار و دمای بالاتر مناسب‌تر است، اما امکان بازکردن برای شستشوی مکانیکی صفحات را ندارد.

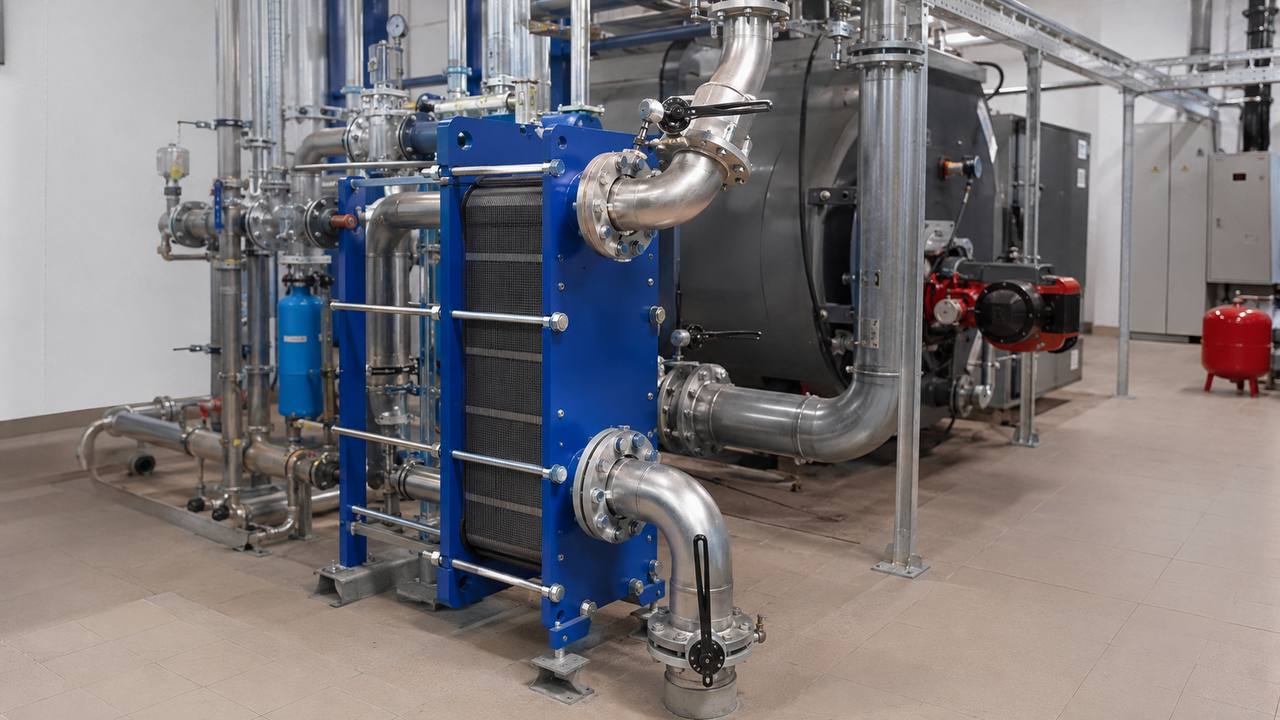

کاربردهای مبدل حرارتی صفحه‌ای در موتورخانه و صنعت

مبدل حرارتی صفحه‌ای فقط مخصوص موتورخانه‌های ساختمانی نیست و در طیف گسترده‌ای از کاربردها استفاده می‌شود:

در اکثر این کاربردها، مبدل‌های حرارتی صفحه‌ای برند هپاکو با راندمانی بالای ۹۵ درصد، گزینه‌ای شناخته‌شده برای تأمین سریع و مطمئن آب گرم مصرفی و بهداشتی به‌شمار می‌روند.

مهم‌ترین معیارهای انتخاب مبدل حرارتی صفحه‌ای مناسب

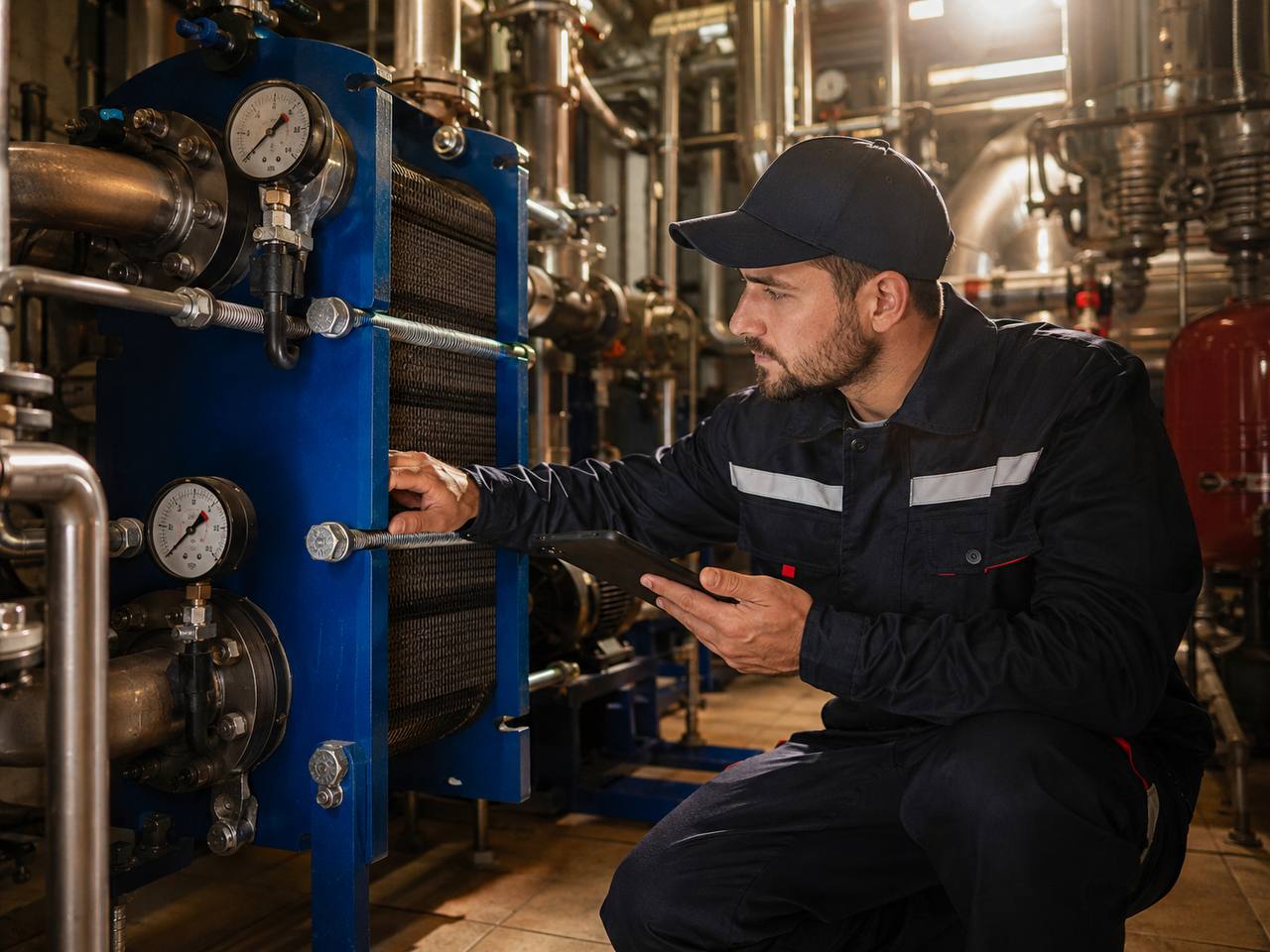

انتخاب مبدل حرارتی صفحه‌ای، فقط انتخاب یک برند نیست؛ چند پارامتر فنی وجود دارد که باید متناسب با شرایط موتورخانه شما بررسی شود.

مبدل صفحه‌ای در برابر مبدل پوسته و لوله: کدام برتر است؟

پیش از مبدل‌های صفحه‌ای، نوع سنتی‌تر یعنی مبدل پوسته و لوله (Shell & Tube) در موتورخانه‌ها رایج بود. مقایسه این دو به شما کمک می‌کند انتخاب آگاهانه‌تری داشته باشید.

• راندمان انتقال حرارت مبدل صفحه‌ای معمولاً بیش از ۹۰ تا ۹۵ درصد و بالاتر از مبدل پوسته و لوله است
• فضای اشغال‌شده مبدل صفحه‌ای به‌مراتب کمتر از مدل پوسته و لوله با ظرفیت مشابه است
• امکان افزایش یا کاهش ظرفیت مبدل واشردار با تغییر تعداد صفحات بدون تعویض کامل دستگاه

• مبدل پوسته و لوله برای فشارهای بسیار بالای صنعتی و سیالات با ذرات درشت گاهی مقاوم‌تر عمل می‌کند
• هزینه اولیه برخی مدل‌های مبدل صفحه‌ای با کیفیت بالا می‌تواند بیشتر از نمونه‌های ساده پوسته و لوله باشد

در بیشتر موتورخانه‌های ساختمانی، تجاری و حتی صنعتی سبک تا متوسط ایران، ترکیب راندمان بالا و فضای کم مصرفی، مبدل حرارتی صفحه‌ای را به گزینه غالب تبدیل کرده است.

نکات نصب، نگهداری و افزایش عمر مبدل حرارتی

مبدل حرارتی صفحه‌ای در صورت نصب و نگهداری صحیح، عمری طولانی و بازدهی پایدار دارد. رعایت نکات زیر از افت کارایی و خرابی زودهنگام آن جلوگیری می‌کند.

1. نصب را فقط به تکنسین مجرب و آشنا با استاندارد لوله‌کشی موتورخانه بسپارید تا جهت جریان سیال گرم و سرد به‌درستی رعایت شود.
2. قبل از راه‌اندازی، فیلترهای ورودی مدار دیگ و مدار مصرف را نصب و بررسی کنید تا رسوب و ذرات معلق وارد صفحات نشوند.

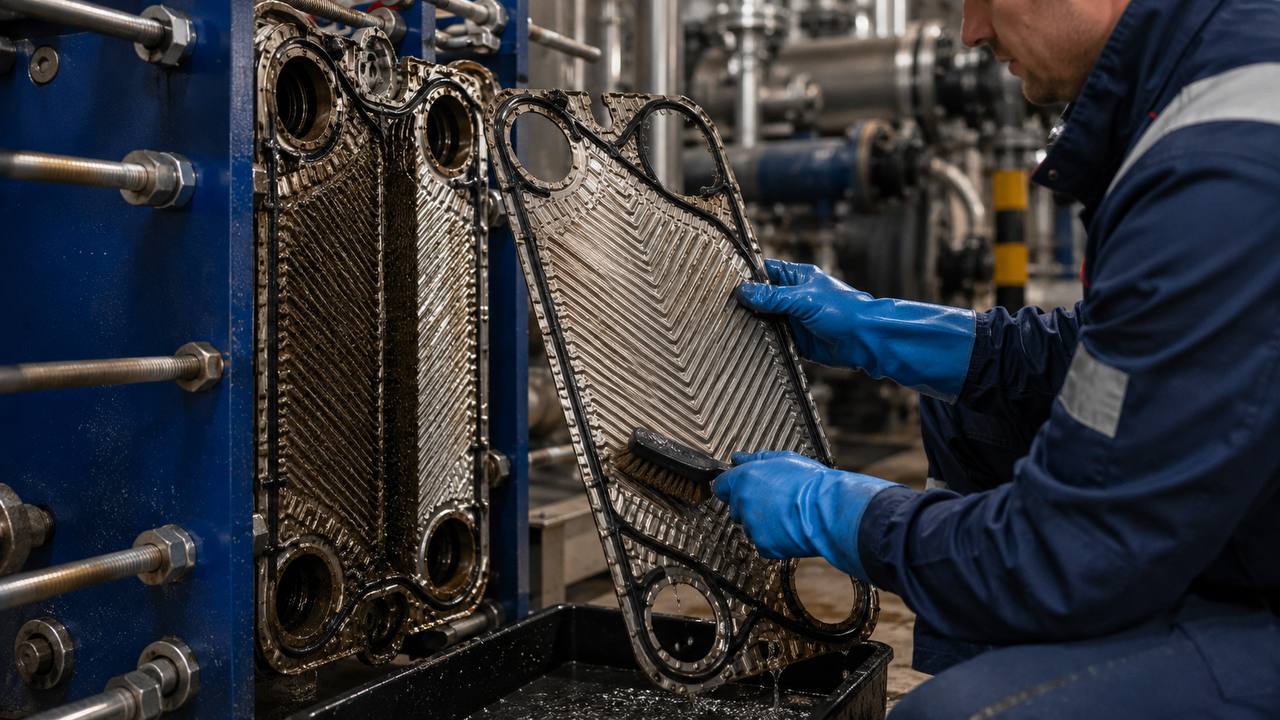

3. در مبدل‌های واشردار، شستشوی دوره‌ای صفحات (معمولاً سالانه) را طبق دستورالعمل سازنده انجام دهید.
4. فشار و دمای دو مدار را با گیج و ترمومتر مدار به‌طور دوره‌ای کنترل کنید تا افت راندمان زودهنگام تشخیص داده شود.
5. در مناطق با آب سخت، از سیستم تصفیه یا سختی‌گیر برای کاهش سرعت رسوب‌گذاری روی صفحات استفاده کنید.
6. پس از هر سرویس، اتصالات و واشرها را از نظر نشتی بررسی و در صورت نیاز تعویض کنید.

علائم افت کارایی و نیاز به سرویس یا تعویض

مانند هر تجهیز حرارتی دیگر، مبدل صفحه‌ای نیز در طول زمان به سرویس دوره‌ای نیاز دارد. این نشانه‌ها معمولاً هشدار افت کارایی یا نیاز به تعویض هستند:

• افت محسوس دمای آب گرم مصرفی یا مدار ثانویه با وجود کارکرد صحیح دیگ و مشعل
• افزایش زمان لازم برای رسیدن آب به دمای موردنظر
• مشاهده رسوب یا کدر‌شدن آب خروجی، به‌ویژه در سیستم‌های آب گرم بهداشتی
• نشتی از اتصالات یا واشرهای مبدل واشردار
• افزایش غیرعادی مصرف سوخت دیگ بدون تغییر در الگوی مصرف ساختمان
• سروصدای غیرعادی یا ارتعاش در محل نصب مبدل

جمع‌بندی و راهنمای نهایی خرید

خرید مبدل حرارتی صفحه‌ای مناسب یعنی تطبیق دقیق سه عامل: ظرفیت و دبی موردنیاز مدار، نوع سیال (برای انتخاب بین مدل واشردار و جوشی) و فضای در دسترس در موتورخانه. برای اکثر موتورخانه‌های مسکونی و تجاری با نیاز به شستشوی دوره‌ای، مبدل واشردار انتخابی منطقی است؛ برای کاربردهای با فشار و دمای بالاتر یا حساسیت بیشتر به نشتی، مبدل جوشی گزینه بهتری خواهد بود.

پیش از خرید نهایی، حتماً دبی و ظرفیت واقعی مدار خود را با کمک محاسبه‌گر ظرفیت حرارتی شوفاژ دات‌کام یا مشاوره کارشناس فنی تعیین کنید و مشخصات مدل موردنظر را با صفحه مبدل حرارتی صفحه‌ای هپاکو مقایسه نمایید. برای تکمیل موتورخانه، بررسی راهنمای خرید منبع دوجداره و راهنمای خرید پمپ سیرکولاتور نیز به شما در انتخاب سایر تجهیزات جانبی کمک می‌کند.
