دیگ چدنی شوفاژکار سوپر ۲۰۰

دیگ چدنی سوپر ۲۰۰ شوفاژکار چیست؟

دیگ سوپر ۲۰۰ کوچک‌ترین و سبک‌ترین عضو خانواده دیگ‌های چدنی شوفاژکار است که از دهه ۱۳۶۰ در بازار تأسیسات حرارتی ایران به‌عنوان راه‌حل مناسب برای تجهیز موتورخانه ساختمان‌های کوچک و متوسط مورد استقبال گسترده قرار گرفته است. بدنه این دیگ از آلیاژ چدن آتش‌خوار مخصوص ساخته شده که در برابر اکسید شدن، عوامل شیمیایی، رطوبت هوا و میعانات حاصل از احتراق مقاوم است و قدرت انتقال حرارت بالایی دارد.

طراحی سوپر ۲۰۰ از نوع WET-BACK با عبور سه‌پاس شعله و دود از پره عقب است؛ مسیر گازهای حاصل از احتراق سه بار در بدنه دیگ طی می‌شود تا بیشترین سطح تماس با آب گردشی حاصل شود. لوله آب‌پخش‌کن پلی‌آمیدی توزیع یکنواخت آب را در تمامی پره‌ها تضمین می‌کند و فین‌های متعدد در سطح داخلی محفظه احتراق، سطح جذب حرارت را نسبت به دیگ‌های یکپارچه به‌طور چشمگیری افزایش می‌دهند.

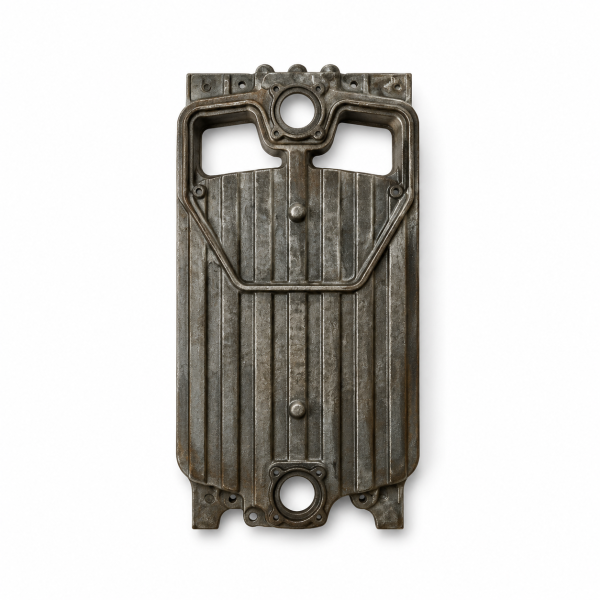

مانند سایر دیگ‌های خانواده شوفاژکار، سوپر ۲۰۰ نیز ساختار پره‌ای (Sectional) دارد: هر پره جداگانه ریخته‌گری و با نیپل و واشرهای مخصوص مونتاژ می‌شود. به دلیل وزن کم هر پره، حمل و نصب این دیگ حتی در موتورخانه‌های با دسترسی محدود بسیار ساده است. سوپر ۲۰۰ در مدل‌های ۴ تا ۸ پره و بدون مشعل عرضه می‌شود؛ انتخاب مشعل گازسوز یا گازوئیلی متناسب با ظرفیت هر مدل به‌صورت جداگانه انجام می‌گیرد.

دیگ سوپر ۲۰۰ نیز مانند سایر اعضای خانواده شوفاژکار، علاوه بر تأمین گرمایش محیط، برای تولید آب گرم بهداشتی موتورخانه به‌کار می‌رود. طراحی عبور سه‌پاس گازهای حاصل از احتراق به‌صورت چرخشی در تماس با سطوح مضرس فین‌دار، احتراق کامل‌تری را رقم می‌زند و افت تدریجی درجه حرارت شعله باعث می‌شود میزان آلایندگی و NOx تولیدی توسط مشعل‌های اتمسفریک به کمتر از حد مجاز استاندارد کاهش یابد. روپوش بیرونی دیگ به‌طور کامل عایق‌بندی شده تا اتلاف حرارت به حداقل برسد و شاسی فلزی آن متناسب با انبساط و انقباض ناشی از تغییرات دما طراحی شده است.

ظرفیت حرارتی سوپر ۲۰۰ بر اساس تعداد پره

ظرفیت حرارتی دیگ سوپر ۲۰۰ به تعداد پره بستگی دارد و از ۳۳٬۵۰۰ کیلوکالری بر ساعت در مدل ۴ پره تا ۶۷٬۵۰۰ کیلوکالری بر ساعت در مدل ۸ پره متغیر است.

هر پرهٔ اضافه به‌طور میانگین حدود ۸٬۵۰۰ کیلوکالری بر ساعت به ظرفیت کل دیگ می‌افزاید. مدل‌های ۴ و ۵ پره برای واحدهای مسکونی کوچک و آپارتمانی مناسب‌اند، در حالی که مدل‌های ۷ و ۸ پره پاسخ‌گوی نیاز حرارتی ساختمان‌های چندواحدی کوچک هستند.

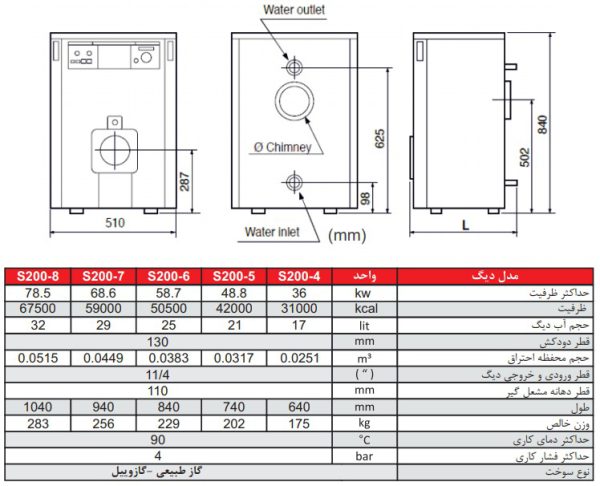

مشخصات فنی کامل دیگ سوپر ۲۰۰

مزایا و معایب دیگ چدنی سوپر ۲۰۰

نصب و راه‌اندازی دیگ سوپر ۲۰۰

به دلیل ساختار پره‌ای و وزن سبک هر پره، دیگ سوپر ۲۰۰ معمولاً به‌راحتی به محل موتورخانه حمل و در همان‌جا مونتاژ می‌شود؛ این ویژگی به‌ویژه در واحدهای آپارتمانی با راه‌پله باریک یا موتورخانه‌های کوچک اهمیت دارد.

1. انتخاب مدل پره‌ای متناسب با ظرفیت حرارتی محاسبه‌شده واحد یا ساختمان
2. آماده‌سازی شاسی و کف موتورخانه متناسب با وزن دیگ
3. مونتاژ پره‌ها با نیپل و واشرهای مخصوص توسط تکنسین مجرب و آب‌بندی کامل درزها
4. نصب مشعل گازسوز یا گازوئیلی متناسب با ظرفیت مدل انتخابی
5. اتصال دودکش با قطر مطابق جدول مشخصات و رعایت شیب و ارتفاع استاندارد
6. تست فشار هیدرولیک و راه‌اندازی نهایی توسط تکنسین مجاز

مقایسه سوپر ۲۰۰ با سوپر ۵۰۰ شوفاژکار

برای انتخاب دقیق‌تر بر اساس متراژ ساختمان، مقایسه سوپر ۲۰۰ با دیگ سوپر ۵۰۰ شوفاژکار، عضو پرظرفیت‌تر همین خانواده، می‌تواند به تصمیم‌گیری کمک کند.

هر دو دیگ از نظر جنس بدنه، طراحی پره‌ای و گارانتی مشابه‌اند. تفاوت اصلی در سطح ظرفیت حرارتی و وزن است: سوپر ۲۰۰ برای واحدهای مسکونی کوچک و متوسط طراحی شده، در حالی که سوپر ۵۰۰ برای ساختمان‌های بزرگ‌تر با نیاز حرارتی بالاتر مناسب‌تر است. انتخاب میان این دو معمولاً بر اساس متراژ بنا و نیاز حرارتی محاسبه‌شده انجام می‌شود.

سوپر ۲۰۰ مناسب چه ساختمان‌هایی است؟

• واحدهای مسکونی ویلایی و آپارتمانی کوچک (مدل‌های ۴ و ۵ پره)
• ساختمان‌های چندواحدی کوچک با نیاز حرارتی متوسط (مدل‌های ۶ تا ۸ پره)
• مغازه‌ها و واحدهای تجاری کوچک با متراژ محدود
• موتورخانه‌های در حال بازسازی که به دیگ چدنی سبک و کم‌حجم نیاز دارند
• پروژه‌هایی با محدودیت فضای موتورخانه که مونتاژ پره‌ای سبک را ترجیح می‌دهند

راهنمای خرید دیگ چدنی سوپر ۲۰۰

پیش از خرید دیگ سوپر ۲۰۰، ابتدا با استفاده از محاسبه‌گر آنلاین ظرفیت حرارتی شوفاژ دات کام نیاز حرارتی واقعی واحد یا ساختمان خود را بر اساس متراژ، ارتفاع سقف، عایق‌بندی و اقلیم منطقه محاسبه کنید. سپس مدل پره‌ای متناسب را از جدول ظرفیت حرارتی انتخاب نمایید؛ اگر نیاز حرارتی محاسبه‌شده از ۶۷٬۵۰۰ کیلوکالری بر ساعت بیشتر است، مدل‌های پرظرفیت‌تر خانواده شوفاژکار مانند سوپر ۵۰۰ را در نظر بگیرید.

نکات مهم دیگر برای خرید:

• فضای موتورخانه و امکان مونتاژ پره‌ای در محل را از قبل بررسی کنید
• مشعل مناسب ظرفیت مدل انتخابی را هم‌زمان با دیگ تهیه کنید
• از اصالت کالا و گارانتی رسمی شرکت شوفاژکار مطمئن شوید
• نصب را به تکنسین مجرب و دارای تجربه کار با دیگ‌های چدنی پره‌ای بسپارید

برای مشاهده قیمت لحظه‌ای و ثبت سفارش، از طریق صفحه محصول در شوفاژ دات کام اقدام کنید یا با کارشناسان فروش تماس بگیرید. با توجه به وزن سبک این دیگ نسبت به دیگ‌های پرظرفیت‌تر خانواده، هزینه حمل و نصب آن نیز معمولاً پایین‌تر است، که آن را برای پروژه‌های با بودجه محدودتر گزینه مقرون‌به‌صرفه‌تری می‌سازد.

نگهداری و سرویس دوره‌ای دیگ سوپر ۲۰۰

برای حفظ راندمان و افزایش طول عمر دیگ چدنی سوپر ۲۰۰، رعایت نکات زیر توصیه می‌شود:

• بازدید سالانه از فین‌ها و محفظه احتراق برای پاک‌سازی رسوب دوده
• کنترل دوره‌ای آب‌بندی درزهای بین پره‌ها و رفع نشتی احتمالی
• بررسی فشار کاری سیستم و اطمینان از عدم تجاوز از ۴ بار مجاز
• سرویس منظم مشعل متصل به دیگ طبق دستورالعمل سازنده مشعل
• بازرسی دودکش و اطمینان از شیب و کشش صحیح آن

سوالات متداول درباره دیگ چدنی سوپر ۲۰۰ شوفاژکار

جمع‌بندی

دیگ چدنی سوپر ۲۰۰ شوفاژکار با سابقه طولانی، بدنه مقاوم چدن آتش‌خوار، طراحی سه‌پاس WET-BACK و ساختار پره‌ای سبک و قابل تعمیر، انتخابی مطمئن و مقرون‌به‌صرفه برای گرمایش مرکزی واحدهای مسکونی و ساختمان‌های کوچک است. با محاسبه دقیق نیاز حرارتی و انتخاب مدل پره‌ای مناسب، می‌توان از این دیگ سال‌ها بدون دغدغه بهره برد.
