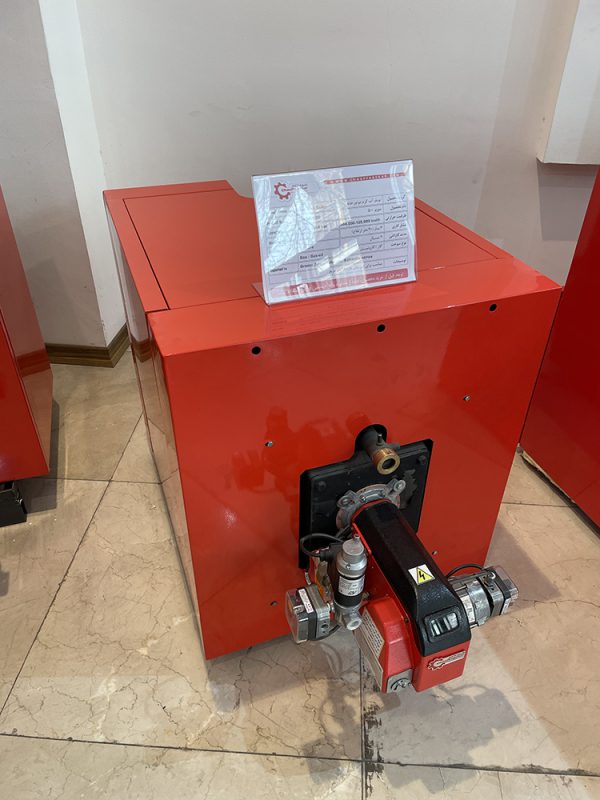

دیگ چدنی شوفاژکار سوپر ۵۰۰

دیگ چدنی سوپر ۵۰۰ شوفاژکار چیست؟

دیگ سوپر ۵۰۰ یکی از خوش‌نام‌ترین و باسابقه‌ترین محصولات شوفاژکار در گروه دیگ‌های چدنی آبگرم است که از دهه ۱۳۶۰ در بازار تأسیسات حرارتی ایران به‌عنوان راه‌حل مناسب برای تجهیز موتورخانه ساختمان‌های کوچک و متوسط مورد استقبال گسترده قرار گرفته است. بدنه این دیگ از آلیاژ چدن آتش‌خوار مخصوص ساخته شده که در برابر اکسید شدن، عوامل شیمیایی، رطوبت هوا و میعانات حاصل از احتراق مقاوم است و قدرت انتقال حرارت بالایی دارد.

طراحی سوپر ۵۰۰ از نوع WET-BACK با عبور سه‌پاس شعله و دود از پره عقب است؛ یعنی مسیر گازهای حاصل از احتراق سه بار در بدنه دیگ طی می‌شود تا بیشترین سطح تماس با آب گردشی حاصل شود. لوله آب‌پخش‌کن پلی‌آمیدی توزیع یکنواخت آب را در تمامی پره‌ها تضمین می‌کند و از اختلاف دما در نقاط مختلف دیگ جلوگیری می‌نماید. فین‌های متعدد در سطح داخلی محفظه احتراق و مسیر پاس‌ها، سطح جذب حرارت را نسبت به دیگ‌های یکپارچه به‌طور چشمگیری افزایش می‌دهند، و سپر حرارتی از برخورد مستقیم شعله با پره‌ها جلوگیری می‌کند.

مانند سایر دیگ‌های خانواده شوفاژکار، سوپر ۵۰۰ نیز ساختار پره‌ای (Sectional) دارد: هر پره جداگانه ریخته‌گری و با نیپل و واشرهای مخصوص در کنار هم مونتاژ می‌شود. این طراحی حمل و نصب دیگ در فضاهای محدود موتورخانه را ساده می‌کند — حتی حمل توسط یک نفر امکان‌پذیر است — و در صورت آسیب‌دیدگی یک پره، تعویض تکی همان پره بدون نیاز به تعویض کل دیگ ممکن است. سوپر ۵۰۰ در مدل‌های ۵ تا ۹ پره و بدون مشعل عرضه می‌شود؛ انتخاب مشعل گازسوز یا گازوئیلی متناسب با ظرفیت هر مدل به‌صورت جداگانه انجام می‌گیرد.

در کاربردهای موتورخانه، دیگ سوپر ۵۰۰ علاوه بر تأمین گرمایش محیط، برای تأمین آب گرم بهداشتی و همچنین تغذیه ژنراتور چیلرهای جذبی تک‌اثره نیز به‌کار می‌رود. طراحی عبور سه‌پاس گازهای حاصل از احتراق به‌صورت چرخشی در تماس با سطوح مضرس فین‌دار، احتراق کامل‌تری را رقم می‌زند و افت تدریجی درجه حرارت شعله باعث می‌شود میزان آلایندگی و NOx تولیدی توسط مشعل‌های اتمسفریک به کمتر از حد مجاز استاندارد کاهش یابد. روپوش بیرونی دیگ نیز به‌طور کامل عایق‌بندی شده تا اتلاف حرارت به حداقل برسد و شاسی فلزی آن متناسب با انبساط و انقباض ناشی از تغییرات دما طراحی شده است.

ظرفیت حرارتی سوپر ۵۰۰ بر اساس تعداد پره

ظرفیت حرارتی دیگ سوپر ۵۰۰ به تعداد پره بستگی دارد و از ۱۳۹٬۰۰۰ کیلوکالری بر ساعت در مدل ۵ پره تا ۳۰۴٬۰۰۰ کیلوکالری بر ساعت در مدل ۹ پره متغیر است. جدول زیر ظرفیت حرارتی، طول تقریبی، قطر دودکش و وزن هر مدل را نشان می‌دهد.

هر پرهٔ اضافه به‌طور میانگین حدود ۴۰٬۰۰۰ تا ۴۶٬۰۰۰ کیلوکالری بر ساعت به ظرفیت کل دیگ می‌افزاید. مدل‌های پایین‌تر (۵ و ۶ پره) برای واحدهای مسکونی و ساختمان‌های کوچک مناسب‌اند، در حالی که مدل‌های ۸ و ۹ پره پاسخ‌گوی نیاز حرارتی ساختمان‌های تجاری و مسکونی متوسط تا نسبتاً بزرگ هستند.

مشخصات فنی کامل دیگ سوپر ۵۰۰

مزایا و معایب دیگ چدنی سوپر ۵۰۰

نصب و راه‌اندازی دیگ سوپر ۵۰۰

به دلیل ساختار پره‌ای، دیگ سوپر ۵۰۰ معمولاً به‌صورت پره‌های مجزا به محل موتورخانه حمل و در همان‌جا مونتاژ می‌شود؛ این ویژگی به‌ویژه در ساختمان‌های با راه‌پله باریک یا موتورخانه‌های زیرزمین اهمیت زیادی دارد و از آسیب احتمالی به دیگ در حین جابه‌جایی جلوگیری می‌کند.

1. انتخاب مدل پره‌ای متناسب با ظرفیت حرارتی محاسبه‌شده ساختمان
2. آماده‌سازی شاسی و کف موتورخانه متناسب با وزن دیگ و انبساط حرارتی آن
3. مونتاژ پره‌ها با نیپل و واشرهای مخصوص توسط تکنسین مجرب و آب‌بندی کامل درزها
4. نصب مشعل گازسوز یا گازوئیلی متناسب با ظرفیت مدل انتخابی
5. اتصال دودکش با قطر مطابق جدول مشخصات و رعایت شیب و ارتفاع استاندارد
6. تست فشار هیدرولیک و راه‌اندازی نهایی توسط تکنسین مجاز

مقایسه سوپر ۵۰۰ با سوپر ۴۰۰ شوفاژکار

برای انتخاب دقیق‌تر، مقایسه سوپر ۵۰۰ با یکی دیگر از دیگ‌های محبوب همین خانواده، دیگ سوپر ۴۰۰ شوفاژکار، می‌تواند به تصمیم‌گیری کمک کند.

هر دو دیگ از نظر جنس بدنه، طراحی پره‌ای و گارانتی مشابه‌اند. تفاوت اصلی در نحوه توزیع ظرفیت میان مدل‌های پره‌ای است: سوپر ۵۰۰ ظرفیت حرارتی بیشتری را در تعداد پره کمتر ارائه می‌دهد (هر پره حدود ۴۰ تا ۴۶ هزار کیلوکالری بر ساعت)، در حالی که سوپر ۴۰۰ در تعداد پره بیشتر تا سقف ظرفیت مشابهی می‌رسد. انتخاب میان این دو معمولاً بر اساس فضای فیزیکی موتورخانه و ترجیح تعداد پره انجام می‌شود.

سوپر ۵۰۰ مناسب چه ساختمان‌هایی است؟

• ساختمان‌های مسکونی چندواحدی با متراژ تا حدود ۱٬۵۰۰ مترمربع (مدل‌های ۸ و ۹ پره)
• واحدهای مسکونی کوچک و متوسط (مدل‌های ۵ و ۶ پره)
• ساختمان‌های تجاری و اداری کوچک با نیاز حرارتی متوسط
• موتورخانه‌های در حال بازسازی که نیاز به دیگ چدنی با سابقه اثبات‌شده دارند
• پروژه‌هایی که امکان حمل تک‌قطعه بزرگ به موتورخانه را ندارند و به مونتاژ پره‌ای در محل نیاز دارند

راهنمای خرید دیگ چدنی سوپر ۵۰۰

پیش از خرید دیگ سوپر ۵۰۰، ابتدا با استفاده از محاسبه‌گر آنلاین ظرفیت حرارتی شوفاژ دات کام نیاز حرارتی واقعی ساختمان خود را بر اساس متراژ، ارتفاع سقف، عایق‌بندی و اقلیم منطقه محاسبه کنید. سپس مدل پره‌ای متناسب را از جدول ظرفیت حرارتی انتخاب نمایید.

نکات مهم دیگر برای خرید:

• فضای موتورخانه و امکان مونتاژ پره‌ای در محل را از قبل بررسی کنید
• مشعل مناسب ظرفیت مدل انتخابی را هم‌زمان با دیگ تهیه کنید
• از اصالت کالا و گارانتی رسمی شرکت شوفاژکار مطمئن شوید
• نصب را به تکنسین مجرب و دارای تجربه کار با دیگ‌های چدنی پره‌ای بسپارید

برای مشاهده قیمت لحظه‌ای و ثبت سفارش، از طریق صفحه محصول در شوفاژ دات کام اقدام کنید یا با کارشناسان فروش تماس بگیرید. از آنجا که فشار تست هیدرولیک و فشار ترکیدگی این دیگ به‌ترتیب ۸ و حدود ۳۰ بار است، حاشیه ایمنی قابل‌قبولی نسبت به فشار کاری ۴ باره در اختیار موتورخانه قرار می‌دهد؛ با این حال رعایت محدوده فشار مجاز در بهره‌برداری روزمره الزامی است و نباید صرفاً به مقاومت ساختاری دیگ اتکا کرد.

نگهداری و سرویس دوره‌ای دیگ سوپر ۵۰۰

برای حفظ راندمان و افزایش طول عمر دیگ چدنی سوپر ۵۰۰، رعایت نکات زیر توصیه می‌شود:

• بازدید سالانه از فین‌ها و محفظه احتراق برای پاک‌سازی رسوب دوده
• کنترل دوره‌ای آب‌بندی درزهای بین پره‌ها و رفع نشتی احتمالی
• بررسی فشار کاری سیستم و اطمینان از عدم تجاوز از ۴ بار مجاز
• سرویس منظم مشعل متصل به دیگ طبق دستورالعمل سازنده مشعل
• بازرسی دودکش و اطمینان از شیب و کشش صحیح آن

سوالات متداول درباره دیگ چدنی سوپر ۵۰۰ شوفاژکار

جمع‌بندی

دیگ چدنی سوپر ۵۰۰ شوفاژکار با سابقه طولانی، بدنه مقاوم چدن آتش‌خوار، طراحی سه‌پاس WET-BACK و ساختار پره‌ای قابل تعمیر، انتخابی مطمئن برای گرمایش مرکزی ساختمان‌های مسکونی و تجاری کوچک تا متوسط است. با محاسبه دقیق نیاز حرارتی و انتخاب مدل پره‌ای مناسب، می‌توان از این دیگ سال‌ها بدون دغدغه بهره برد.
